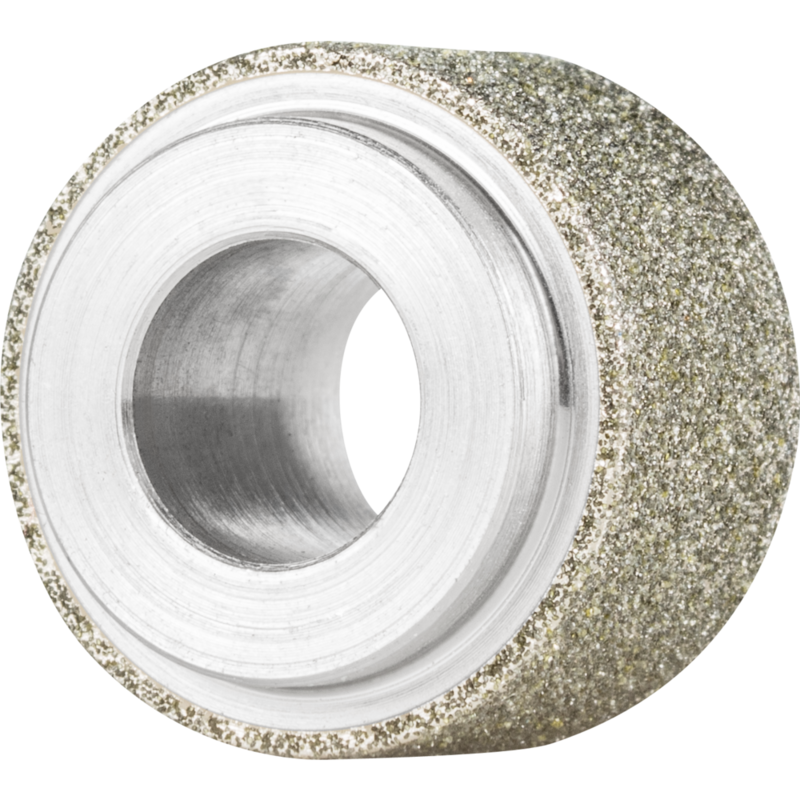

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 18-10-8 D 151

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 18-10-8 D 151 Produktübersicht

Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 18-10-8 D 151 sind galvanisch gebundene Diamant- und CBN-Schleifscheiben für das stationäre Innenschleifen. Sie ermöglichen die Bearbeitung von tiefliegenden oder langen Bohrungen durch einen stabilen Aufnahmedorn und verfügen über einen Prüfbund, der eine exakte Montage und Ausrichtung auf der Maschinenspindel sicherstellt. Sowohl Nass- als auch Trockenschliff sind mit diesen Werkzeugen realisierbar, wodurch sich der Einsatz in unterschiedlichen Fertigungsprozessen flexibel gestaltet.

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 18-10-8 D 151 Technische Eigenschaften

Technische Eigenschaften der Scheibenkomponente:

• Durchmesser Bohrung: 8 mm
• Breite: 10 mm
• Korngröße: D 151
• Breite Prüfbund: 2 mm
• Antriebsarten: Werkzeugmaschine, Roboter
• Bearbeitbare Werkstoffe: Abrasive Materialien Ferrit (Magnetwerkstoff), Glas, Graphit und Elektrokohle, Superlegierungen auf Nickel- oder Titanbasis, Technische Keramik, Hartmetall
• Anwendungen: Schlichten, Innenrundschleifen, Egalisieren

Hinweis: Galvanisch gebundene Diamant- und CBN-Schleifscheiben werden stationär eingesetzt. Durch den stabilen Aufnahmedorn ist die Bearbeitung von tiefliegenden Bohrungen bzw. großen Bohrungslängen möglich. Ein Prüfbund ermöglicht eine exakte Montage und Ausrichtung auf der Maschinenspindel.

Anwendungsbereiche für PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 18-10-8 D 151

Dieses Werkzeug eignet sich besonders für Innenrundschleifen und das Egalisieren von Bauteilen. Die galvanisch gebundene Diamant- oder CBN-Schleifscheibe bietet eine stabile Korngrundlage, die eine gleichmäßige Oberflächengüte ermöglicht. In praktischen Fertigungsumgebungen kommt das Werkzeug bei Innenrundschleifprozessen zum Einsatz und unterstützt sowohl groß- als auch tiefschichtige Strukturen durch den stabilen Dornaufbau.

Innenschleifen

Beim Innenrundschleifen wird der Bohrungsradius von innen bearbeitet. Der maximale Durchmesser des zu schleifenden Werkstücks ist durch den Ø des Aufnahmedorns begrenzt; hier kommt der 8 mm Bohrungsdurchmesser zum Tragen. Die Körnung D 151 sorgt für eine präzise Oberflächenstruktur, besonders bei komplexen Innenformen.

Egalisieren

Beim Egalisieren kommt es auf eine gleichmäßige Materialabtragung und eine glatte Endoberfläche an. Die galvanisch gebundene Diamant- oder CBN-Schleifscheibe bietet hierfür die notwendige Standzeit und Oberflächenqualität.

Geeignete Werkstoffe

• Abrasive Materialien Ferrit (Magnetwerkstoff)
• Glas
• Graphit und Elektrokohle
• Superlegierungen auf Nickel- oder Titanbasis
• Technische Keramik
• Hartmetall

Vorteile für Ihren Betrieb

Der Einsatz der Galvanik-D1A1-Baureihe bietet Ihrem Betrieb mehrere nutzbringende Vorteile. Erstens ermöglichen der stabile Aufnahmedorn und der Prüfbund eine exakte Montage sowie eine präzise Ausrichtung auf der Maschinenspindel, was die Wiederholgenauigkeit erhöht. Zweitens unterstützen die galvanisch gebundenen Scheiben einen robusten Nass- und Trockenschliff, wodurch Prozesse flexibel gestaltet werden können. Drittens erlaubt der Diamant-/CBN-Werkstoff eine hochwertige Oberflächenbearbeitung bei anspruchsvollen Werkstoffen, einschließlich Nickel- und Titanlegierungen. Viertens lässt sich der Werkzeugdurchmesser möglichst groß wählen, um die Anzahl der Körner im Eingriff zu erhöhen, was die Abtragsleistung optimiert. Fünftens sorgt der Einsatz in Werkzeugmaschinen oder Robotern für eine breite Anwendungsbreite in modernen Fertigungsumgebungen. Sechstens begünstigt die Kombination aus hoher Schleifwirkung und stabiler Befestigung eine bessere Prozesssicherheit und Oberflächenqualität. Zusätzlich trägt die Möglichkeit des Nass- und Trockenschliffs zur Prozessflexibilität und Wirtschaftlichkeit bei.

Verarbeitung und Praxistipps

Für eine optimale Wirtschaftlichkeit wählen Sie die Korngröße so grob wie möglich und so fein wie nötig entsprechend dem Werkstoff und der geforderten Oberflächengüte. Beachten Sie, dass zugedichte Werkzeuge mit Ultraschall gereinigt werden können. Bei stärkeren Verschmutzungen des Belages verwenden Sie zum Reinigen den Schärfstab DSB 2005025 (EAN 4007220168332). Der Werkzeugdurchmesser sollte möglichst groß gewählt werden, da so die Anzahl der Körner, die in Eingriff geraten, erhöht wird. Beim Innenschleifen darf der Werkzeugdurchmesser maximal 3/4 des zu schleifenden Durchmessers betragen. Der Längsvorschub während des Innenschleifens darf pro Werkstückumdrehung maximal 2/3 der Werkzeugbreite betragen. Die Zustellung hängt vom zu bearbeitenden Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeuges, dessen Aufnahme und des Werkzeugantriebes ab.
