Kreuzspulen

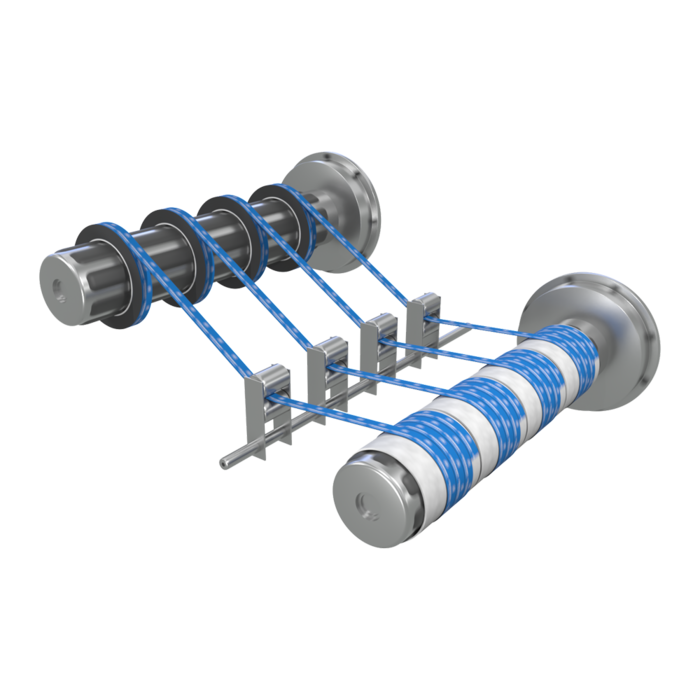

Kreuzspulen ermöglicht die Herstellung extrem langer Schmalbänder – ideal für automatisierte Verarbeitungsprozesse. Krückemeyer fertigt Kreuzspulen mit Lauflängen bis ca. 30 km, individuell abgestimmt auf die Kundenanwendung und Fertigungslinie.

Fertigungsmöglichkeiten Anfrage senden

Kreuzspulen individuell anfertigen

Klassische Bandschnittbreiten	2-25 mm
Maximale Schnittbreite	30 mm (materialabhängig)
Bandlängen	bis ca. 30.000 m (materialabhängig)
Schneidtoleranz Breite	+/- 0,2 mm
Schneidtoleranz Länge	+/-10 m

Jedes schneid- und wickelfähige Material kann als Rollenware individuell zu Schmalband nach Ihrer Vorgabe zugeschnitten werden. Je nach Material sind Schnittbreiten ab 2 mm realisierbar. Bitte beachten Sie: Die Kreuzwickeltechnik ist materialabhängig nur bis maximal 30 mm Bandschnittbreite einsetzbar.

Hülsendurchmesser	30 mm / 3"/ 6"
Spulendurchmesser	bis 500 mm
Mit Bordscheiben	bis 350 mm
Hülsenbreite	bis 420 mm
Wickelbreite	bis 400 mm

Die Spulen als Trägermedium werden passgenau auf Ihre Fertigungslinie abgestimmt. So lassen sich individuelle Gesamtbreiten und Gesamtdurchmesser realisieren, unter denen das Wickel-Material entsprechend aufgespult wird. Bitte beachten Sie, dass die Abmessungen der Kreuzspule die erreichbare Gesamtbandlänge beeinflussen.

Max. Wickelbreite	400 mm

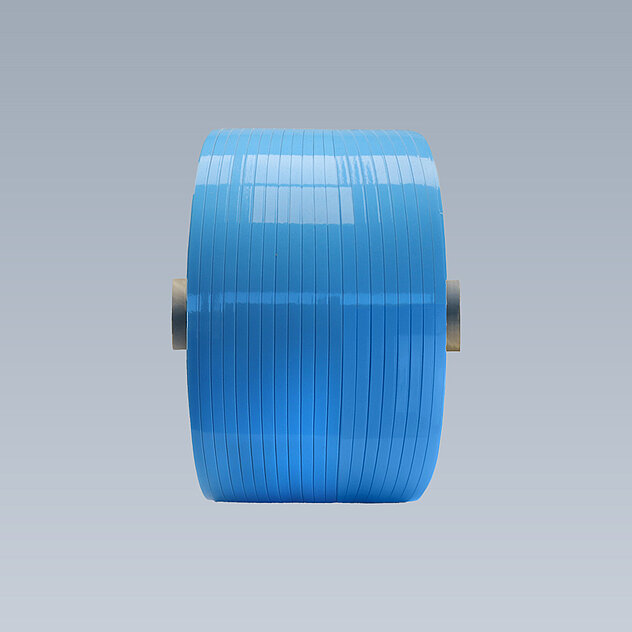

Wickel-Technik	überkreuz \| kantengerade
Wickel-Typ	konisch \| bikonisch
Wickel-Richtungen	Zentriert nach außen \| von links nach rechts \| von rechts nach links

Bei der Kreuzwickeltechnik lässt sich die spätere Abrollrichtung grundsätzlich bereits bei der Wicklung festlegen. Zusätzlich zur kantengeraden Wicklung können auch bikonische Kreuzspulen gefertigt werden, die im Innenbereich mehr Material aufnehmen und so verhindern, dass das Band seitlich abrutscht.

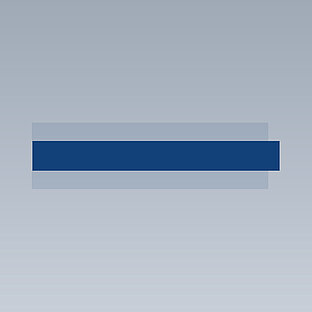

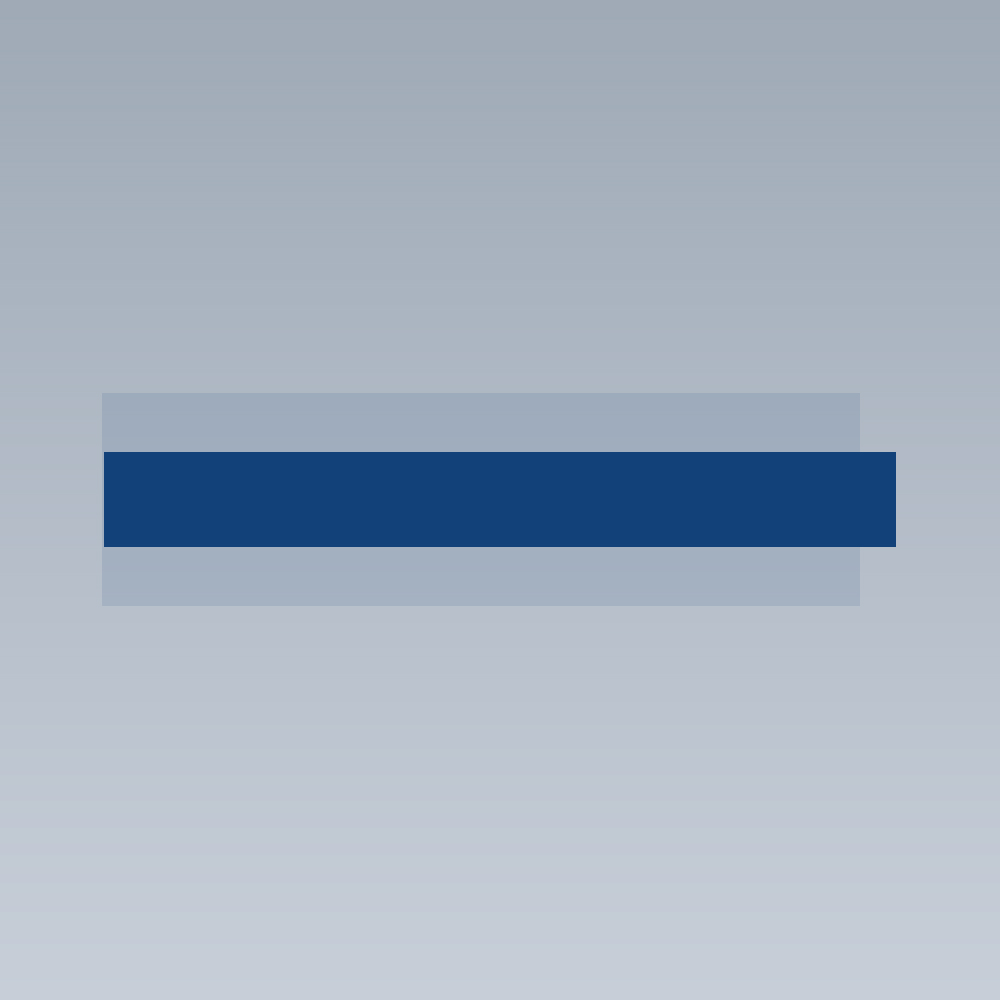

Interliner	Kein Verkleben der gewickelten Materialien untereinander

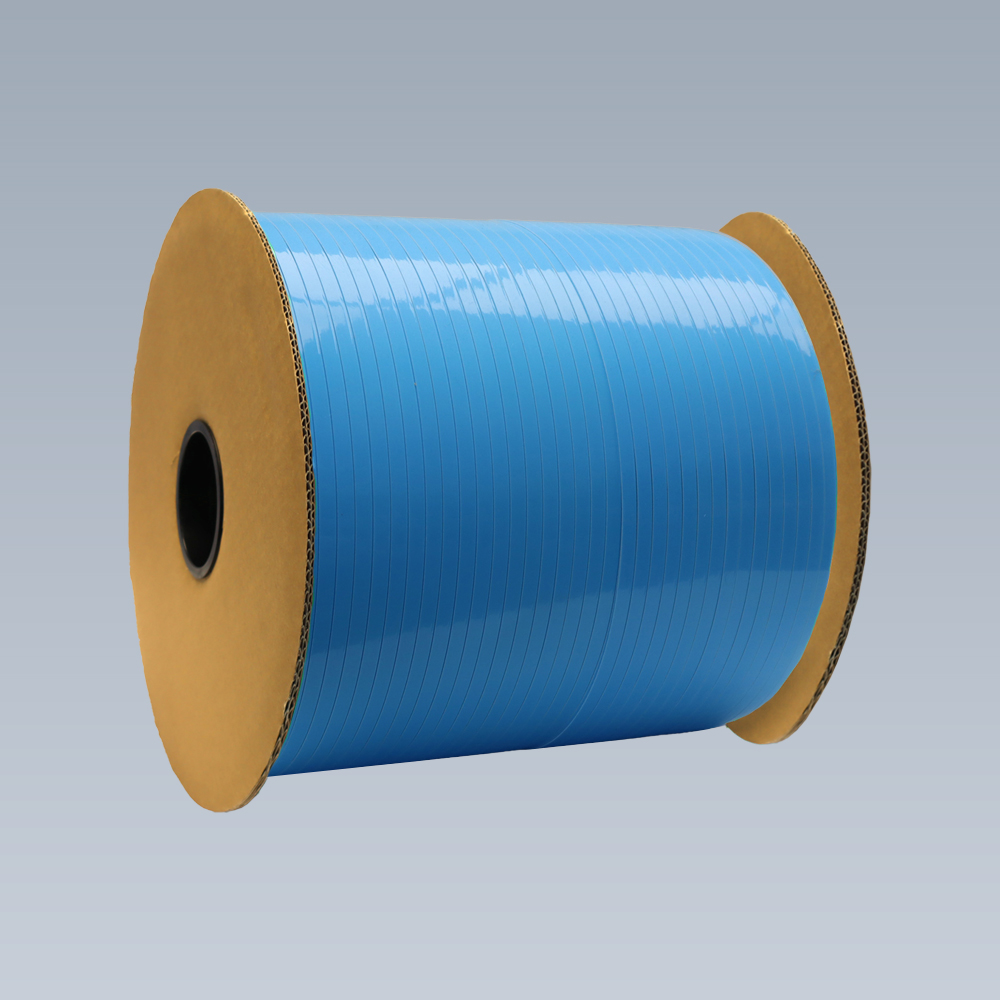

Bord-Scheiben	Kein seitliches Abrutschen bei nicht-klebenden Materialien (für 3"- & 6"-Kerne)

Für ein besseres Handling und einen reibungslosen Ablauf können individuell angepasste Verarbeitungs- und Applikationshilfen dazu beitragen, Prozesse zu vereinfachen, zu beschleunigen und Bandstillstände zu reduzieren oder ganz zu vermeiden.

Einseitige Klebebänder	Folie \| Gewebe \| Schaumstoff \| Papier
Doppelseitige Klebebänder	Acrylatschaum \| Schaumstoff \| Folie \| Vlies \| Gewebe \| Transferfilme
Technische Folien	PE \| PP \| PTFE \| PI \| PVC \| uvm.
Schaumstoffe	PE \| PU \| EPDM

Über die genannten Materialien hinaus lassen sich grundsätzlich alle schneid- und wickelfähigen Materialien zu einer Kreuzspule verarbeiten – unabhängig davon, ob sie selbstklebend oder nicht klebend ausgestattet sind.

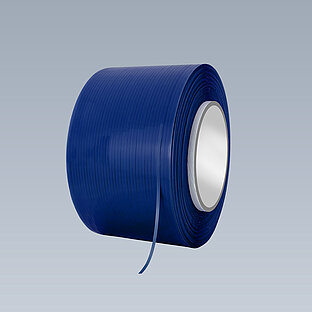

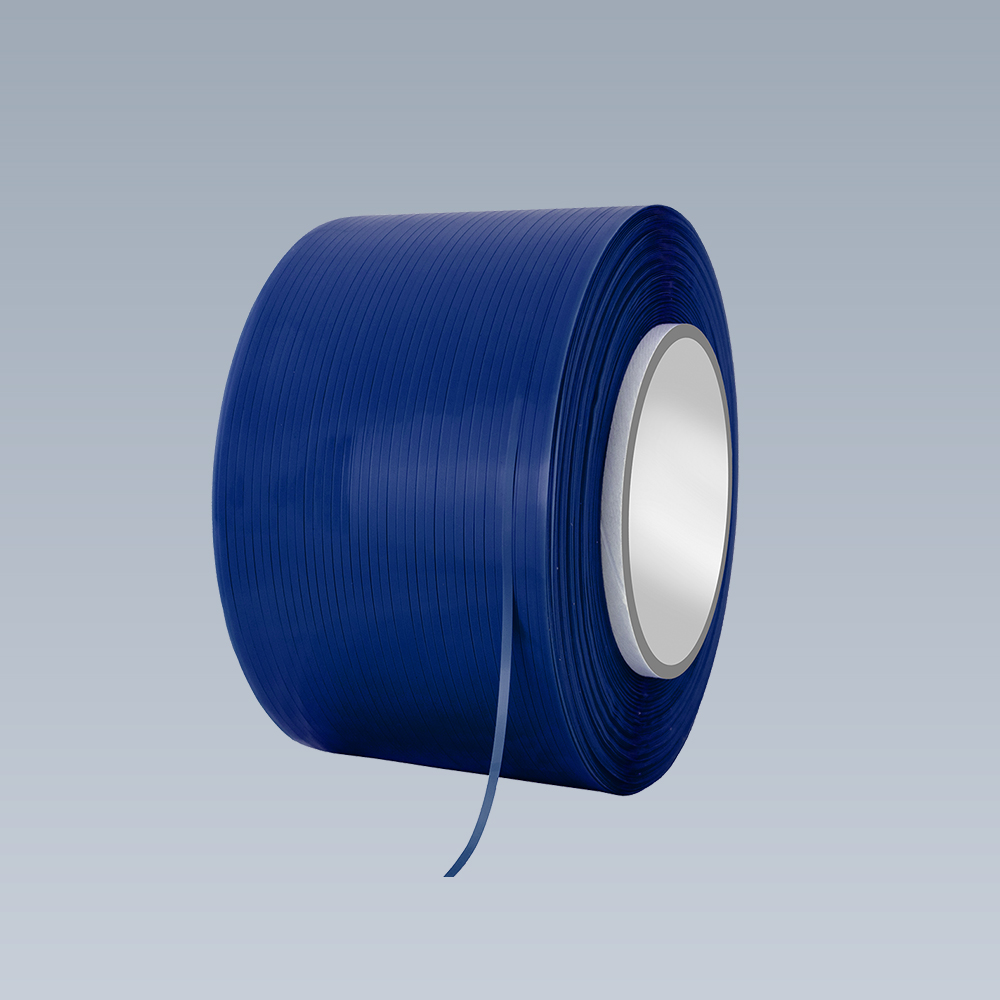

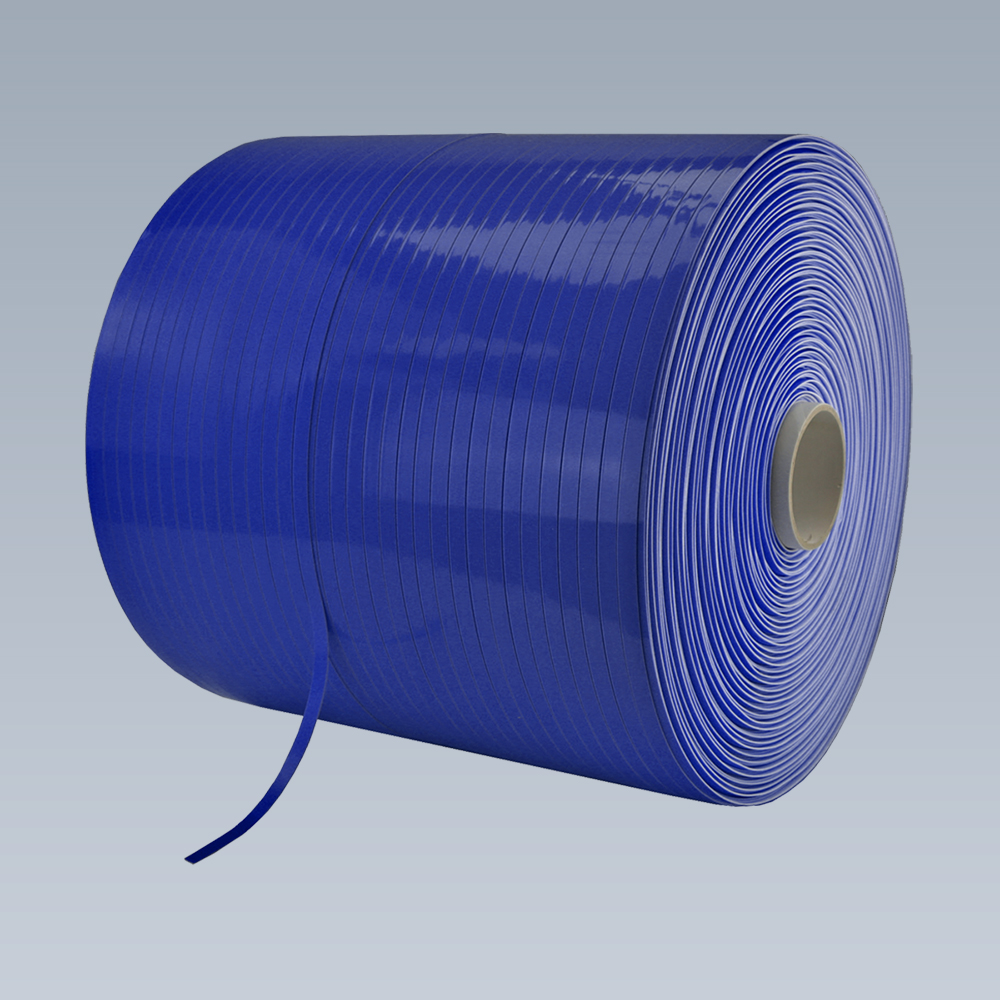

Klassische Kreuzspulen	Individuelle Dimensionen & Bandabmessungen

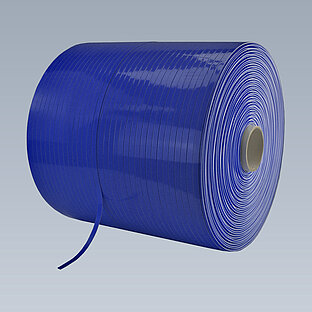

Konische Kreuzspulen	Symmetrisch gewickelte Materialien (optional mit Bordscheiben)

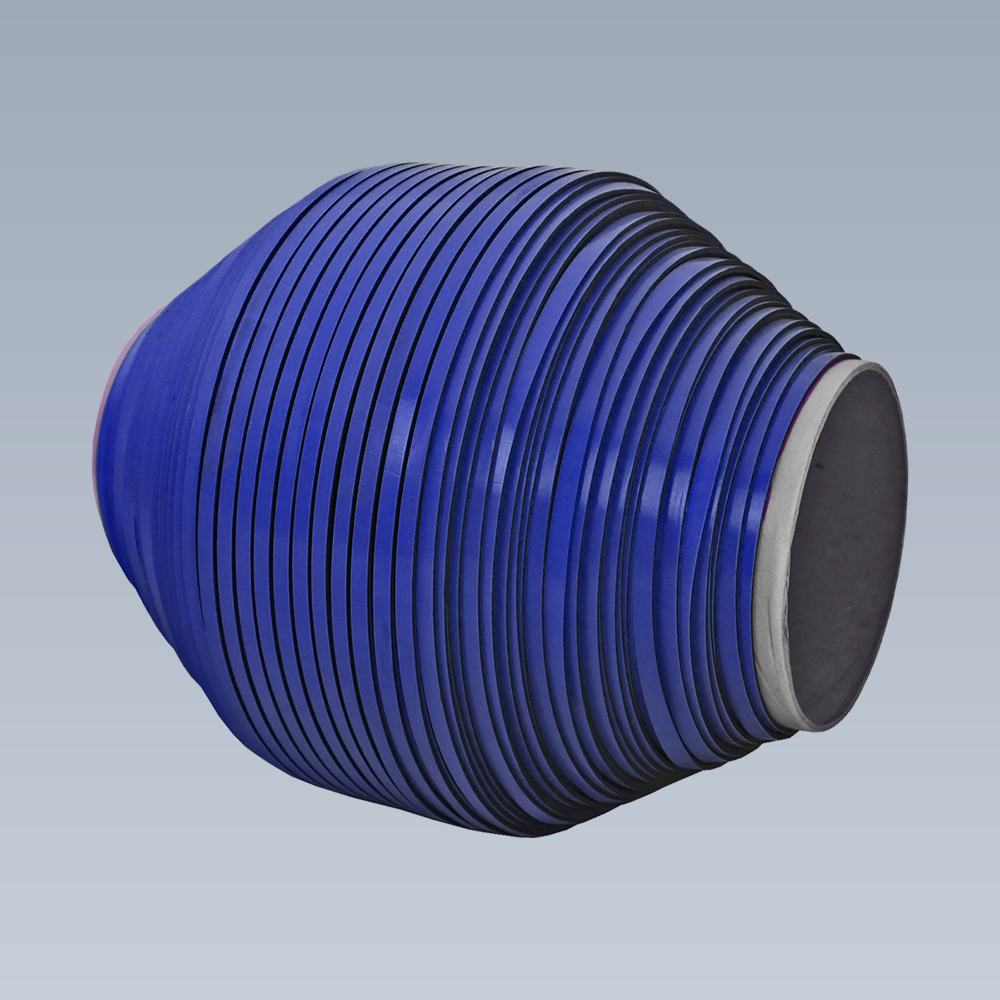

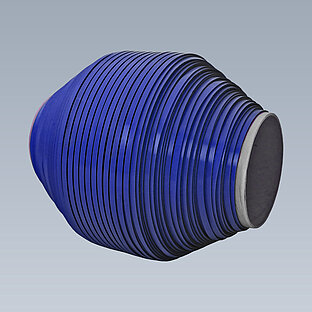

Bikonische Kreuzspulen	Unsymmetrisch gewickelte Materialien

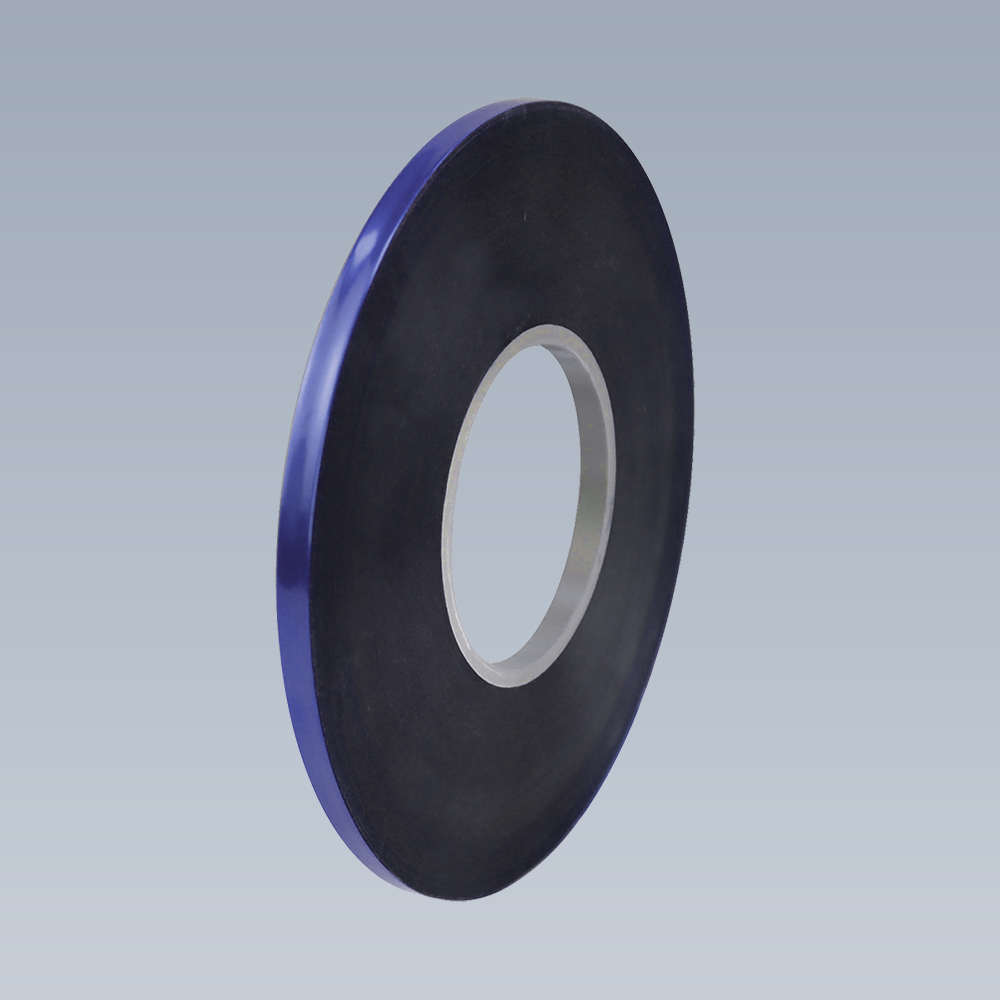

Tellerrollen	Maschinenklebebänder einfach gewickelt mit größeren Lauflängen

Kreuzspulen lassen sich grundsätzlich über Wickelmaterial, Abmessungen und Wickeltechnik individuell auf Ihre Prozesse abstimmen und entsprechend kundenspezifisch anfertigen.

Häufige Fragen zu Kreuzspulen

Kreuzspulen (auch Kreuzwickelspulen) bedeutet, dass ein schmales Klebe-, Schaumstoff- oder Folienband überkreuz (quer) aufgewickelt wird. Dadurch sind sehr lange Lauflängen (mehrere 1.000 m) pro Spule möglich – deutlich mehr als bei klassischen Klebebandrollen. Sinnvoll sind Kreuzspulen vor allem, wenn lange Laufzeiten mit möglichst wenigen Rollenwechseln in automatisierten Fertigungslinien gewünscht sind.

Grundsätzlich lassen sich alle schneid- und wickelbaren Materialien, klebend oder nicht-klebend, als Kreuzspule verarbeiten. Allerdings müssen die Materialien als Rollenware (Jumborollen) beschaffbar sein.

Klebebänder (ein-/doppelseitig, Transferbänder)
Technische Folien (insbesondere Schutzfolien)
Schaumstoffe

Schmalbänder für Kreuzspulen werden üblicherweise im Bereich von ca. 2 mm bis 9 mm Bandbreite zugeschnitten - Je nach Material sind dabei Schneidtoleranzen von +- 0,2 mm realistisch. Ansonsten sind entsprechende Schneidtoleranzen immer individuell abhängig von Material, Bandbreite, Kern, Wickelbild und der gewünschten Lauflänge bzw. Spulengeometrie.

Kreuzspulen werden bei uns in Ihren gewünschten Abmessungen angefertigt. Je nach gewünschtem Material und Abmessungen sind Ausführungen flexibel abgestimmt auf Ihre Anwendung realisierbar.

Die wichtigsten Kostentreiber bei Kreuzspulen sind:

Materialkosten + Losgröße
Bandbreite (Schnittbreite) und gewünschte Lauflänge pro Spule (mehrere 1.000 m sind möglich)
Spulenspezifikation - Customizing inklusive Verarbeitungshilfen
Qualitäts- und Prozessanforderungen für konstant reproduzierbar Serienqualitäten

Damit ein Angebot schnell und treffsicher wird, sind besonders hilfreich:

Angaben zum gewünschten Material
Hinweise bezüglich Anwendung & Fertigungslinie
Bandmaße in Schnittbreite & Lauflänge
Spulenmaße - Wickelbreite & max. Außendurchmesser
Zollgröße Kern (Hülse)
Gewünschte Abwickelrichtung
Jahresbedarf + Abrufmengen

Das hängt hauptsächlich davon ab, ob das Material verfügbar ist und wie spezifisch die Spulenspezifikation (Kern, Wickelbild, Abzug) ausfällt. Kreuzspulen können von uns schon ab einer Musterrolle gefertigt werden.
