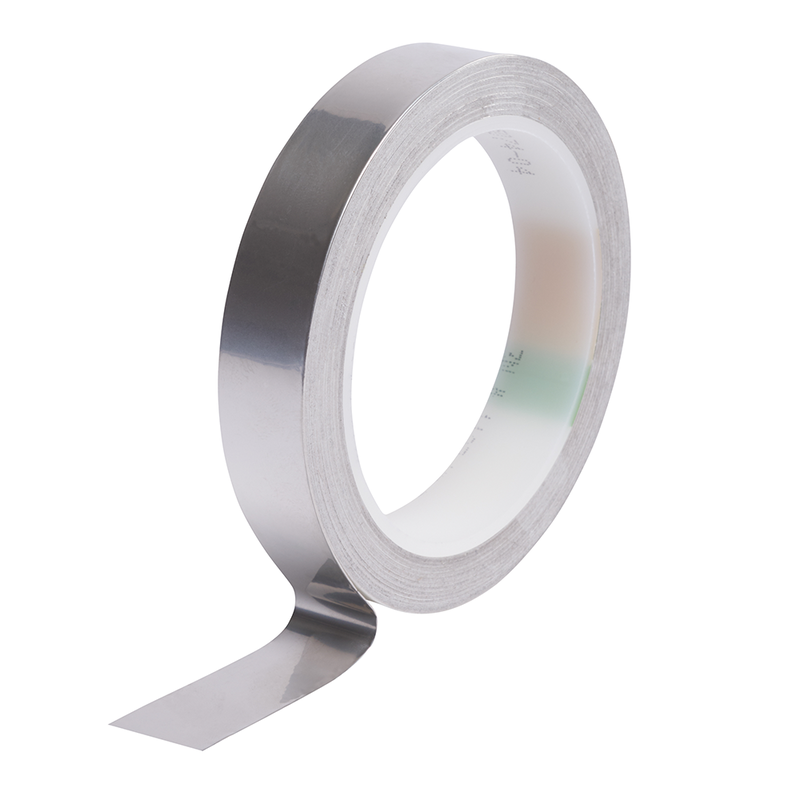

3M ET 1183 Kupferfolie glatt, verzinnt, mit leitfähigem Kleber, Zinn, 41 mm x 54,9 m x 0,07 mm

3M ET 1183 EMI-Abschirmband im Überblick

Das 3M ET 1183 ist ein flammhemmendes EMI-Abschirmband, das aus einer glatten Kupferfolie besteht und mit einem leitfähigen Acrylat-Klebstoff versehen ist. Die Dicke beträgt 0,07 mm, Breite 41 mm und Länge 54,9 m. Dank des abziehbaren Schutzfilms lässt sich das Band einfach verarbeiten, stanzen und positionieren. Es ist speziell geeignet für Erdung und EMI-Abschirmung von Anlagen, Komponenten und abgeschirmten Räumen.

Die Verzinnung der Kupferfolie erhöht die Beständigkeit gegen Oxidation und ermöglicht eine zuverlässige Lötverbindung am Trägermaterial. Der Klebstoff gewährleistet eine leitfähige Haftung, wodurch der Widerstand zwischen Substrat und Träger gering bleibt. Das Band ist für Trockenanwendungen bei 600 V vorgesehen und weist einen breiten Temperaturbereich von -40 bis 130 °C auf. UL-gelistet und RoHS-konform.

Einsatzgebiete des EMI-Abschirmbands

Erdung und EMI-Abschirmung

Der Kupferfolien-Charakter in Verbindung mit dem leitfähigen Klebstoff ermöglicht eine zuverlässige Erdungsverbindung und effektive EMI-Abschirmung von Anlagen, Bauteilen und abgeschirmten Räumen. Die Verzinnung verbessert die Lötbarkeit und Langzeitstabilität technischer Verbindungen.

Verarbeitung & Montage

Der abziehbare Schutzfilm erleichtert das präzise Zuschneiden, Anpassen an Konturen und das Stanzen – auch bei engeren Radien. Die hohe Klebkraft sorgt für sichere Haftung, während das Band trocken verarbeitet werden kann.

Technische Daten des EMI-Abschirmbands 1183

• Breite: 41 mm
• Länge: 54,9 m
• Dicke: 0,07 mm
• Träger: Kupferfolie, glatt, verzinnt
• Klebstoff: Acryl
• Schutzfilm: Abziehbar
• Temperaturbereich: -40 bis 130 °C
• Nennspannung: 600 V
• Normen: UL-gelistet; RoHS-konform

Beständige Verzinnung und Kontaktqualität

Durch die Verzinnung der Kupferfolie wird Oxidation minimiert und eine zuverlässige Kontaktqualität beim Löten oder dauerhaften Kontakt zu leitfähigen Oberflächen sichergestellt. Dies unterstützt EMI-Abschirmung und Erdungsverbindungen in anspruchsvollen Anwendungen.

Schutzfilm und Bearbeitungseigenschaften

Der Schutzfilm lässt sich leicht entfernen, was eine schnelle Montageserie ermöglicht. Die Kombination aus Kupferfolie, verzinntem Träger und leitfähigem Klebstoff trägt zu einer stabilen und langlebigen Lösung für EMI-Abschirmung bei.
