tesa 60537 - 50 m x 1 020 mm - orange

tesa 60537 – EMI‑Klebeband im Überblick

Das tesa 60537 ist ein einseitiges, elektrisch leitfähiges Klebeband mit einem Kupferträger und einer leitfähigen Acrylatklebmasse und dient primär der EMI‑Abschirmung sowie der ESD‑Erdung in Displays, Leiterplatten und sensiblen Baugruppen. Der Kupferträger garantiert eine stabile, niederohmige Verbindung in Z‑Richtung, während der Klebstoff einen zuverlässigen Kontakt zu unregelmäßigen Oberflächen sicherstellt.

Mit 50 m Länge und 1020 mm Breite eignet es sich für großflächige Anwendungen. Die orangefarbene Trägerfolie verbessert die Sichtkontrolle beim Aufziehen, während der Liner aus PET einen leichten Abzug ermöglicht und den Klebstoff schonend hält.

Geeignete Anwendungen im EMI-/ESD-Umfeld

EMI‑Abschirmung und Erdung

Durch den leitfähigen Kupferträger und die Acrylatklebmasse bietet das Band hohe EMI‑Abschirmleistung und eine robuste ESD‑Erdung bei Display-, Leiterplatten- oder Gehäuseanwendungen.

ESD‑Schutzeinsatz und Bauteilverbindung

Die konstante Leitfähigkeit in XYZ‑Richtung sorgt für kurze Impedanzpfade, wodurch elektrostatische Energie zuverlässig abgeleitet wird und empfindliche Bauteile geschützt bleiben.

FPC‑Schirmung

Auch flexible Leiterbahnen profitieren von der haftstarken Verbindung und der guten Anpassung an gewellte Oberflächen, was Lötstellen und Kontakte schützt.

Technische Daten

• Breite: 1020 mm
• Länge: 50 m
• Dicke: 0,03 mm
• Klebmasse: Dispersion adhesive
• Träger: Kupferfilm
• Liner: PET
• Liner‑Dicke: 50 µm
• Liner‑Farbe: Transparent
• Oberflächenwiderstand XY: 0,2 Ω·sq
• Widerstand Z‑Richtung initial: 0,05 Ω·sq
• Temperaturbeständigkeit (kurzzeitig): 200 °C
• Statische Scherfestigkeit bei 40 °C: gut

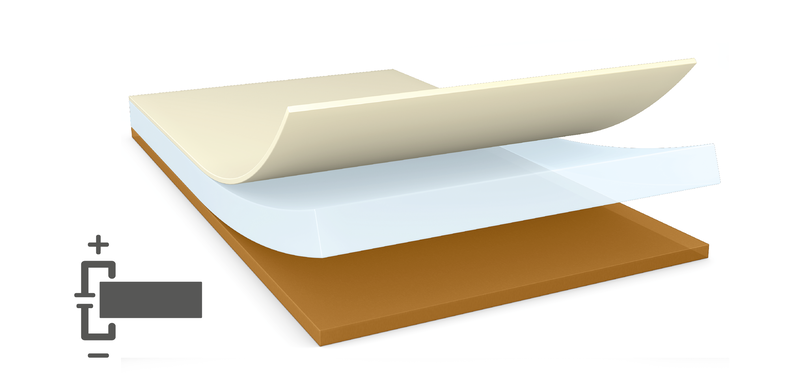

Aufbau: Kupferträger und leitfähige Klebstmasse

Das Band kombiniert Kupferträger mit einer leitfähigen Acrylatklebmasse, um hohe EMI‑Schirmungsleistung und verlässliche Erdung zu gewährleisten. Der Liner aus PET lässt sich leicht abziehen und schützt den Klebstoff beim Handling.

• Träger: Kupferfilm
• Klebmasse: Dispersion adhesive
• Liner: PET
• Liner-Dicke: 50 µm

Eigenschaften und Vorteile

Das Band bietet ausgezeichnete EMI‑Schirmung und eine robuste ESD‑Erdung, unterstützt durch starkes Haftvermögen und gute Repulsionsbeständigkeit. Die hohe Oberflächenleitfähigkeit ermöglicht eine stabile Kontaktfläche über Bauteilränder hinweg. Temperaturspitzen bis 200 °C werden zuverlässig toleriert, sodass das Band auch in Prüf- oder Reflow‑Umgebungen eingesetzt werden kann.

Verarbeitung und Praxis

1. Liner abziehen – leicht, der Kleber bleibt frei.
2. Band positionieren und auf sauberen Oberflächen fest andrücken.
3. Konturfelder gleichmäßig andrücken, Luftblasen vermeiden.
