Schneidplotten technischer Folien
Folie plotten lassen – individuelle Konturen aus Folie
Die Krückemeyer GmbH plottet geeignete Folien zu individuellen zweidimensionalen Konturen nach Zeichnung oder CAD-Daten. Das Verfahren ist für Muster, wechselnde Formen und bedarfsgerechte Formteile interessant; Material und Ausführung prüfen wir für Ihre Anwendung.
01
Folie plotten
Wie aus einer Folie ein passendes Konturteil wird
Beim Schneidplotten folgt die Schnittkontur einer digitalen Vorlage. So entstehen zweidimensionale Formteile aus geeignetem Folienmaterial, ohne dass ein formgebundenes Stanzwerkzeug benötigt wird. Kontur, Materialaufbau und gewünschte Trennung der Schichten müssen zusammenpassen.
Für Entwicklungsstände, Muster oder veränderliche Geometrien lässt sich eine neue Kontur anhand der Daten prüfen und anpassen. Das spart die Herstellung eines Stanzwerkzeugs; Datenaufbereitung, Einrichtung und Fertigung bleiben eigenständige Arbeitsschritte.
Ob eine selbstklebende oder nichtklebende Folie geeignet ist, hängt unter anderem von Träger, Schichtaufbau, Geometrie, Abmessungen und späterer Handhabung ab. Für wiederkehrende Teile prüfen wir mit Ihnen auch die passende Lieferausführung und gegebenenfalls ein anderes Formverfahren.
02
Von der Zeichnung zum Folienteil
Schritt 01
Anwendung und Kontur beschreiben
Sie nennen Funktion, gewünschte Form, Maße, Menge und Handhabung des Folienteils. Eine Zeichnung, CAD-Datei oder ein Muster hilft bei der Abstimmung.
Schritt 02
Folie und Geometrie prüfen
Wir prüfen, ob das gewünschte Vormaterial und sein Schichtaufbau zum Schneidplotten passen und welche Schnitt- und Lieferausführung sinnvoll ist.
Schritt 03
Ausführung abstimmen
Konturdaten und die gewünschte Bereitstellung werden geklärt. Bei Bedarf stimmen wir ein Muster für Ihren Funktionstest ab.
Schritt 04
Folienteile fertigen
Nach geklärter Ausführung werden die geeigneten Folien konturiert und in der vereinbarten Lieferform bereitgestellt.
03
Ausführungen beim Folienplotten
Selbstklebende Folien
Die Kontur kann aus einer geeigneten selbstklebenden Folie entstehen. Entscheidend sind Folie, Klebeschicht, Liner und die gewünschte Trennung der Schichten. Folienverarbeitung ansehen →
Nichtklebende Folien
Auch nichtklebende technische Folien kommen als Vormaterial in Frage. Ob sich die gewünschte Kontur plotten lässt, wird anhand des konkreten Materials geprüft. Folienverarbeitung ansehen →04
Mögliche Folienergebnisse
05
Geeignete Vormaterialien prüfen

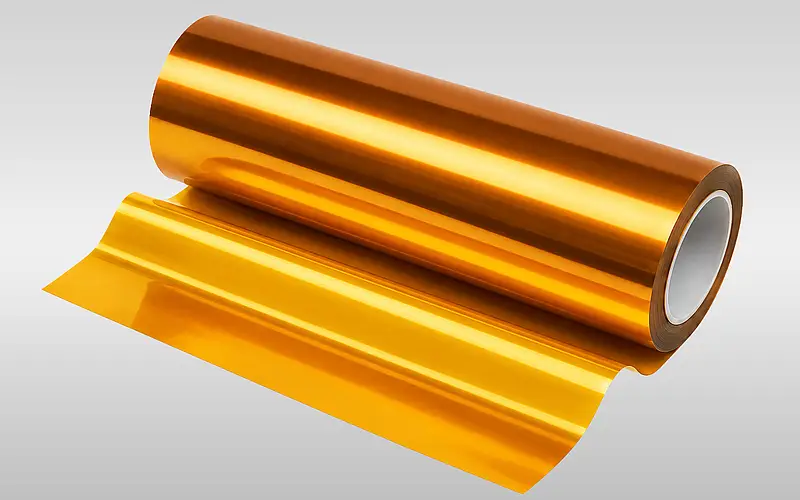

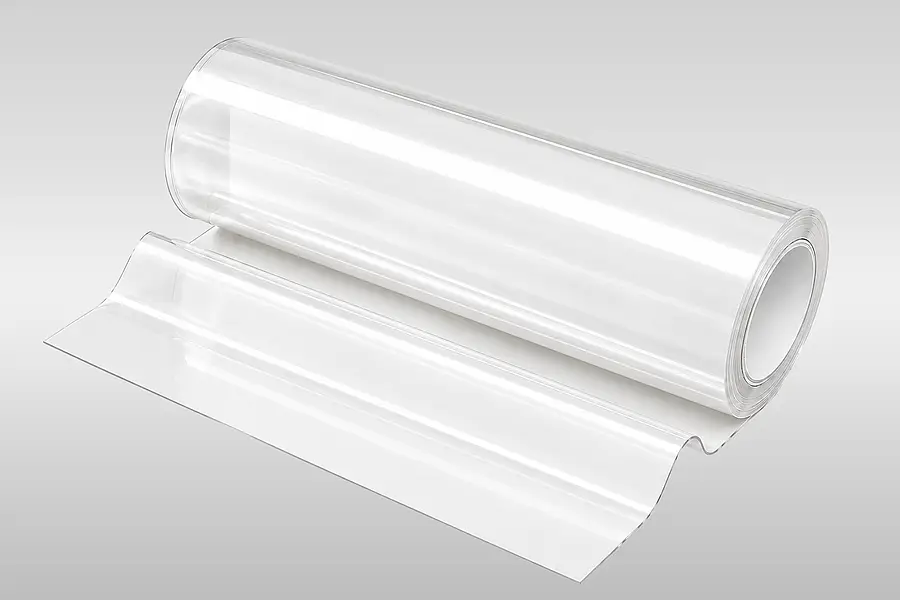

Technische Kunststofffolien
Geeignete Kunststofffolien können als nichtklebende Formteile geplottet werden. Materialeigenschaften und Schnittverhalten sind vor der Zusage zu prüfen. Technische Folien ansehen →

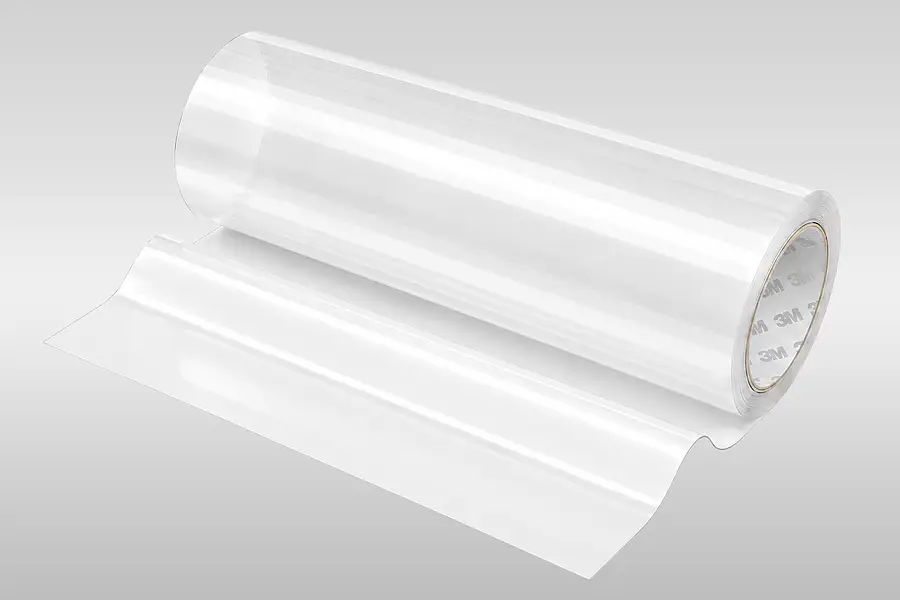

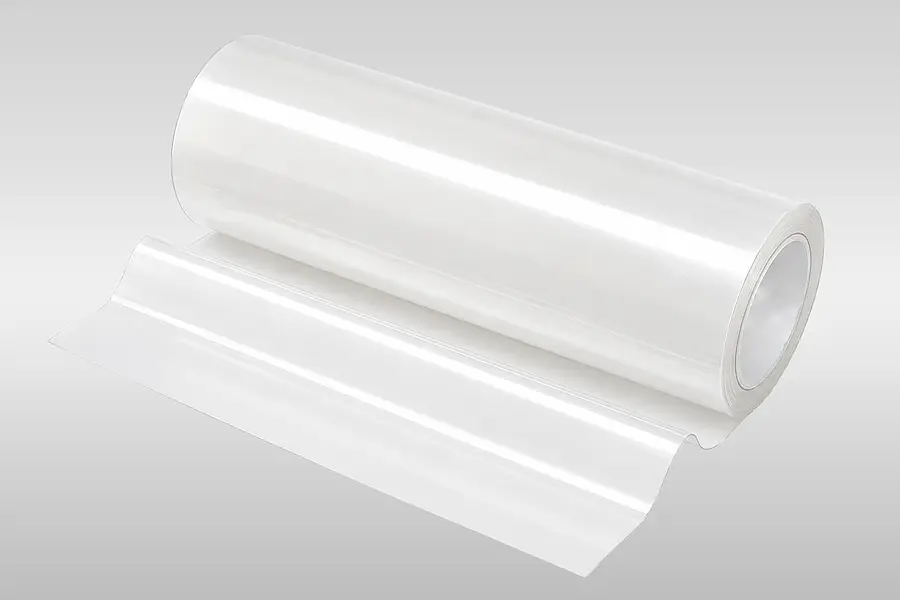

Selbstklebende Folien
Bei selbstklebenden Ausführungen gehört die Linerführung zur Prüfung: Welche Schichten getrennt werden, richtet sich nach Anwendung und gewünschter Bereitstellung. Folienverarbeitung ansehen →06

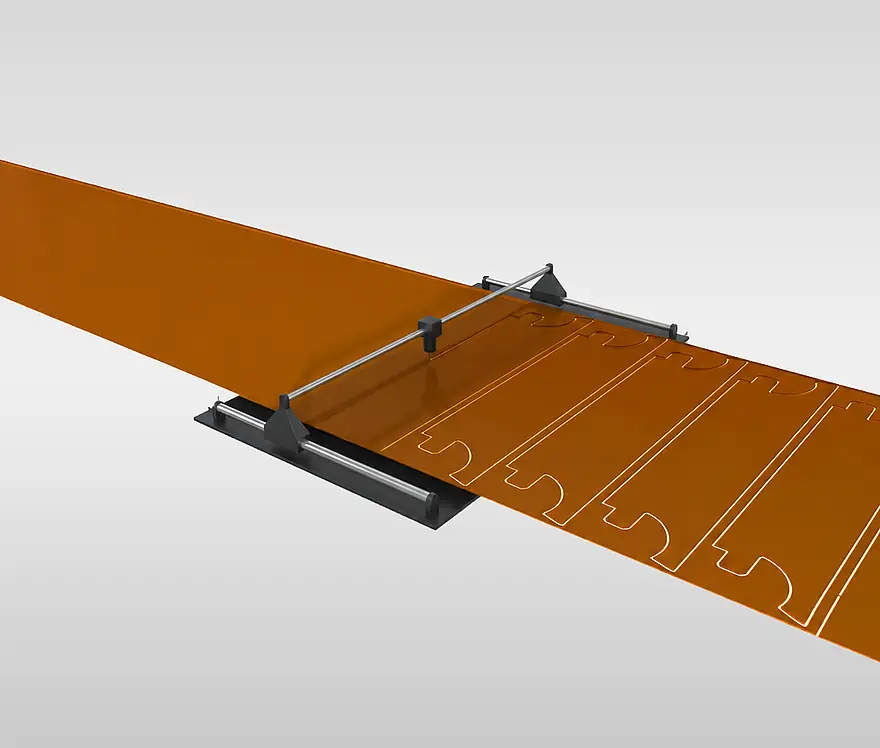

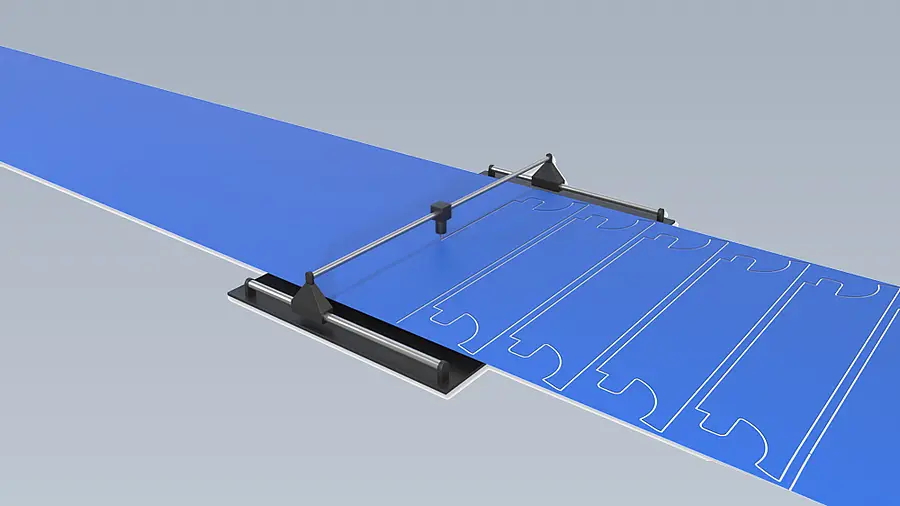

Schneidplotten im Bild und Video
07
Plotten fachlich einordnen
| Prüffrage | Einordnung für das Plotten | Für Ihre Anfrage |
|---|---|---|
| Kontur | Zweidimensionale Konturen nach Zeichnung oder CAD-Daten. | Zeichnung, Maße und gewünschte Form. |
| Vormaterial | Geeignete selbstklebende oder nichtklebende Folien; die Eignung ist materialabhängig. | Folientyp, Aufbau und gegebenenfalls Liner. |
| Lieferausführung | Die Bereitstellung wird aus Geometrie und Handhabung abgeleitet. | Gewünschte Form der Bereitstellung und Anwendung. |
Eignung nach Materialprüfung
08
Angaben für Ihre Plotanfrage
Beschreiben Sie die Anwendung und das gewünschte Ergebnis. Nennen Sie möglichst Folienmaterial oder Materialanforderung, Kontur und Abmessungen, benötigte Menge, gewünschten Schichtaufbau und die spätere Handhabung. Eine Zeichnung, CAD-Datei oder ein Muster hilft, die Geometrie zu prüfen.
Teilen Sie uns mit, ob das Folienteil selbstklebend sein soll und wie Sie es weiterverarbeiten möchten. Daraus lassen sich die geeignete Schnittführung, ein möglicher Musterlauf und die Lieferausführung abstimmen.
09
Weiterführende Unternehmensinformation
10
Fragen zum Folienplotten
Braucht das Folienplotten ein Stanzwerkzeug?
Nein, für das Schneidplotten wird kein formgebundenes Stanzwerkzeug benötigt. Die Kontur folgt einer digitalen Vorlage. Das macht das Verfahren für Muster und wechselnde Geometrien interessant. Die Aussage betrifft nur das Stanzwerkzeug: Datenaufbereitung, Einrichtung, Material und Bearbeitung sind weiterhin Bestandteil der Fertigung und werden für Ihre konkrete Anfrage kalkuliert.
Welche Folien lassen sich plotten?
Geeignete technische, selbstklebende und nichtklebende Folien können geplottet werden. Eine Materialbezeichnung allein reicht aber für eine Zusage nicht aus. Wir prüfen den konkreten Träger, den Schichtaufbau, gegebenenfalls Klebeschicht und Liner, die gewünschte Kontur und die spätere Handhabung. Besonders bei engen Konturen oder mehrlagigen Aufbauten ist die Material- und Geometrieprüfung wichtig.
Wann ist Plotten für Muster sinnvoll?
Wenn eine Folienkontur noch abgestimmt oder verändert werden soll, kann Plotten für ein Muster sinnvoll sein. Die digitale Kontur lässt sich vor einer weiteren Fertigungsentscheidung prüfen. Ob daraus anschließend dasselbe Verfahren für die gewünschte Menge folgt oder Stanzen beziehungsweise Lasern geeigneter ist, hängt von Material, Geometrie, Stückzahl und Lieferausführung ab.
Welche Unterlagen helfen bei der Anfrage?
Hilfreich sind eine Zeichnung oder CAD-Datei mit Kontur und Maßen sowie Angaben zu Anwendung, Folie, Schichtaufbau, benötigter Menge und gewünschter Bereitstellung. Ein Muster kann die Prüfung ergänzen. Bei selbstklebender Folie ist wichtig, welche Schichten geschnitten werden sollen und wie die Teile später von der Unterlage gelöst oder verarbeitet werden.
Lassen Sie Ihre Folienkontur prüfen
Senden Sie uns Zeichnung, Materialangaben und gewünschte Menge. Wir klären mit Ihnen, ob Plotten für die Anwendung und die vorgesehene Lieferausführung passt.
