Schaumstoff per Laser zuschneiden
Schaumstoff lasern für passgenaue Formteile
Wir schneiden geeigneten Schaumstoff mit dem Laser zu anwendungsgerechten Konturen. Entscheidend sind Materialaufbau, Dicke und das gewünschte Schnittbild; wir prüfen diese Angaben für Ihre Dichtung, Schutzlage oder Verpackungseinlage.
01
Schaumstoff-Laserzuschnitt
Wie entstehen Schaumstoff-Formteile ohne Stanzwerkzeug?

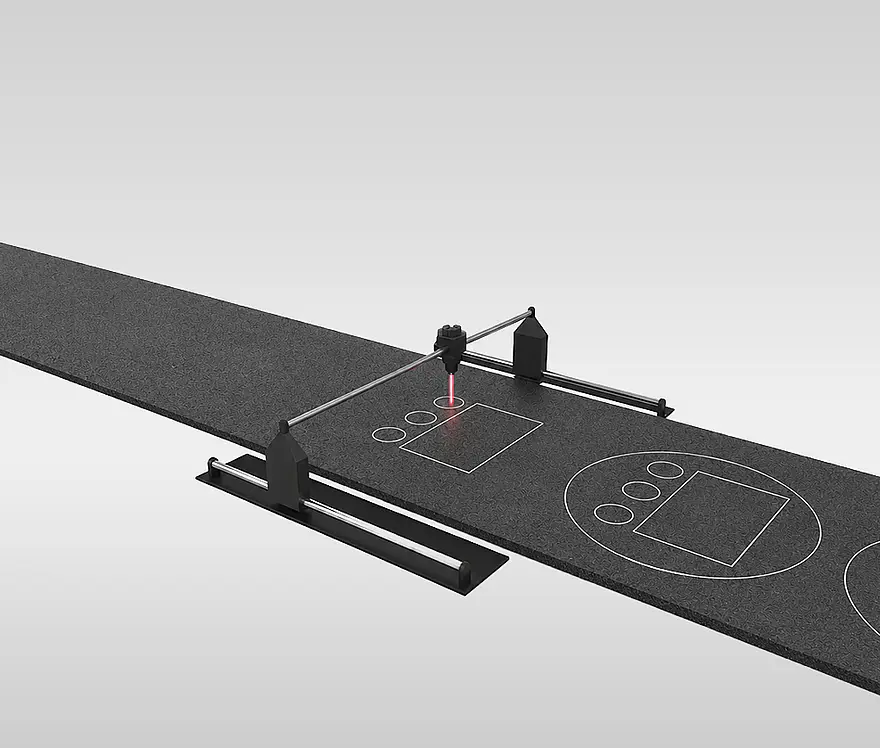

Beim Laserschneiden führt ein Laserstrahl die geplante Kontur durch geeignetes Schaumstoff-Vormaterial. So entstehen Außenkonturen, Innenausschnitte und bei passenden mehrlagigen Aufbauten auch selektive Schnitte in einzelnen Schichten. Ein formgebundenes Stanzwerkzeug ist dafür nicht erforderlich; Datenaufbereitung, Einrichtung und Bearbeitung gehören dennoch zur Fertigung.

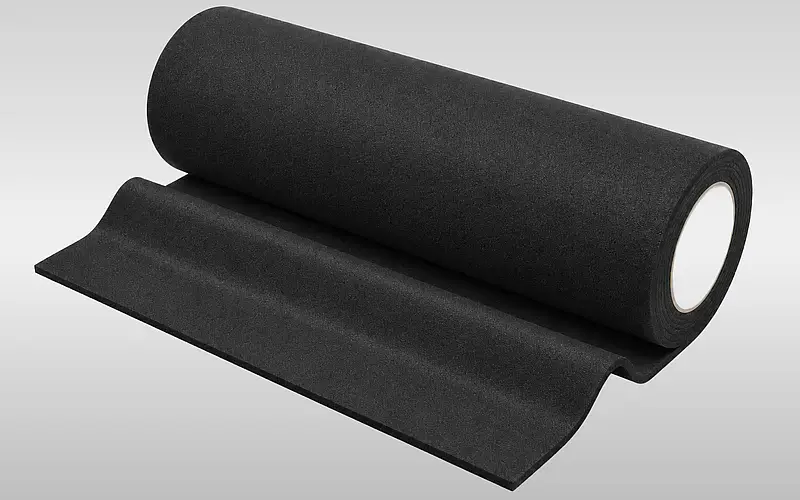

Wir prüfen PE- und PU-Schaumstoff, Zellkautschuk sowie selbstklebend ausgerüstete Schäume für Dichtungen, Dämpfung, Schutz und Verpackungseinlagen. Ob das konkrete Vormaterial laserfähig ist, hängt unter anderem von Aufbau, Dicke, Dichte und Wärmereaktion ab. PVC ist für das Lasern ausgeschlossen. Ein Muster kann das Konturbild und die Funktion im Bauteil klären.
Liegt die Anforderung außerhalb des regulären Laserrahmens oder benötigt das Teil ein anderes Verfahren, prüfen wir den geeigneten Fertigungsweg. Für Schaumstoff stehen auch Stanzen und Zuschneiden als eigene Verfahren zur Verfügung.
02
Vom Schaumstoff-Muster zum Formteil
Schritt 01
Anwendung und Kontur klären
Sie nennen Funktion, Materialaufbau, Maße, Menge und gewünschte Lieferform. Eine Zeichnung oder ein Muster hilft, ist für das erste Gespräch aber nicht zwingend.
Schritt 02
Laserfähigkeit prüfen
Wir prüfen das Vormaterial einschließlich Dicke, Klebeschicht und Liner sowie die geplanten Konturen. Wärmereaktion und Schnittbild entscheiden über die Eignung.
Schritt 03
Ausführung abstimmen
Bei Bedarf stimmen wir Muster, Schichtschnitt und Handhabung mit Ihnen ab. Sie prüfen Passform und Funktion am Bauteil und geben die Ausführung frei.
Schritt 04
Formteile fertigen
Nach Ihrer Freigabe fertigen wir die geeigneten Konturen und stellen die Formteile in der vereinbarten Ausführung bereit.
03
Schaumstoff-Konturen und Schichtschnitte
Außen- und Innenkonturen
Der Laser folgt geplanten Konturen und kann Aussparungen innerhalb eines geeigneten Schaumstoffteils schneiden. Material und Schnittbild werden vorab geprüft. Laserschneiden im Überblick →Selektiver Schichtschnitt
In geeigneten mehrlagigen Schaumstoff-Verbünden können einzelne Schichten gezielt bearbeitet werden. Welche Lage und welcher Liner erhalten bleiben, wird am Aufbau festgelegt. Kiss-Cut-Stanzen vergleichen →04

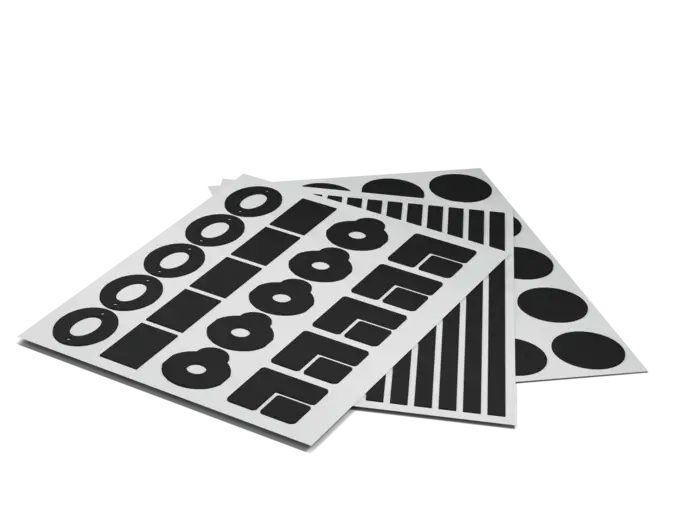

Mögliche Schaumstoff-Formteile
05
Schaumstoff als Vormaterial
PE-Schaumstoff
Bei PE-Schaumstoff prüfen wir Dichte, Dicke und das gewünschte Schnittbild am konkreten Material, bevor wir die Eignung für Ihren Zuschnitt beurteilen. Schaumstoffverarbeitung ansehen →
PU-Schaumstoff
PU-Schaumstoff kann nach Prüfung des konkreten Aufbaus bearbeitet werden. Für sichtbare Kanten ist die Reaktion auf den Wärmeeintrag besonders zu bewerten. Schaumstoffverarbeitung ansehen →

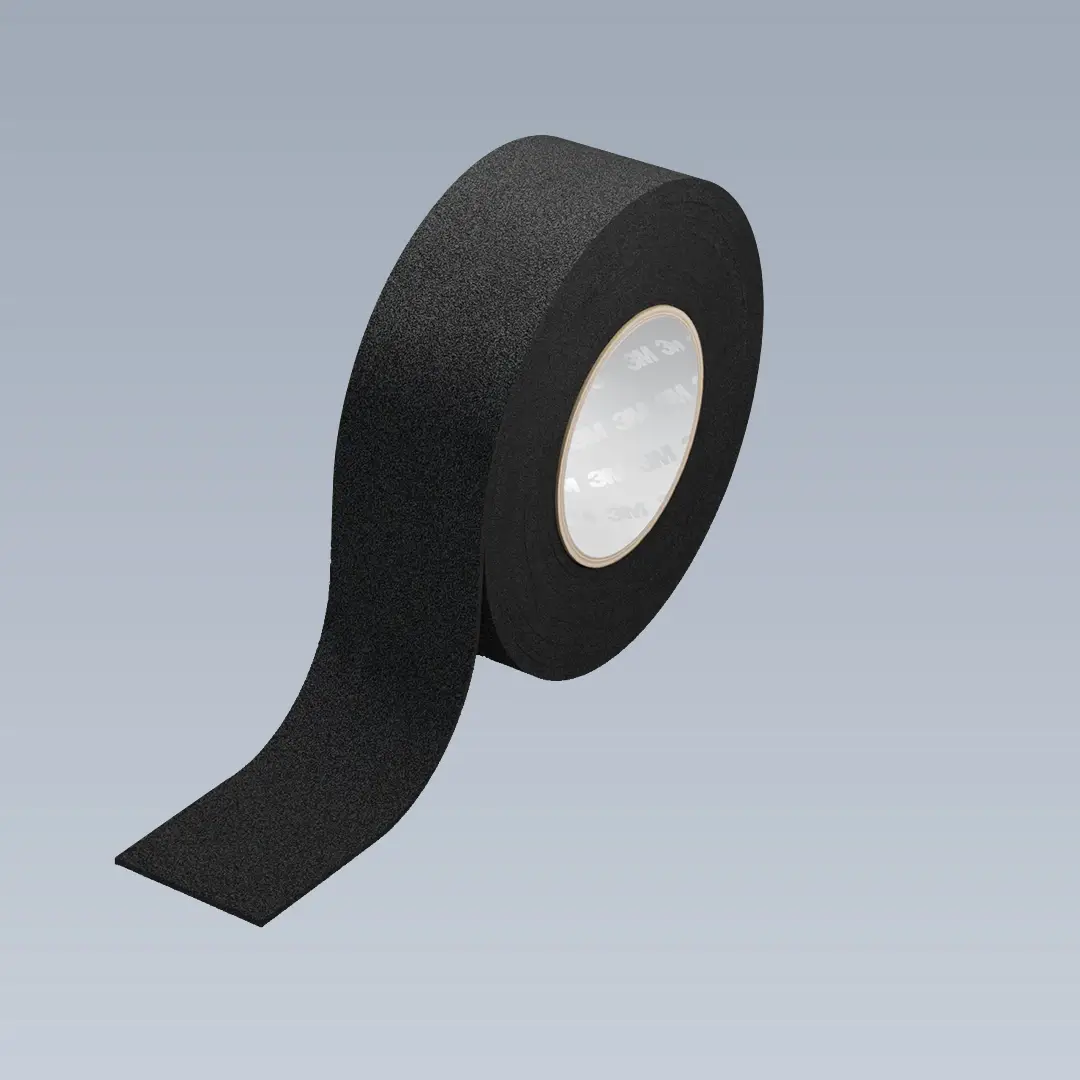

Schaumstoffklebeband
Selbstklebende Schaumstoffaufbauten sind möglich, wenn Schaum, Klebeschicht und Liner für den geplanten Schnitt geeignet sind. Der Schichtaufbau gehört in die Anfrage. Schaumstoff kaschieren ansehen →06
Schaumstoff-Lasern ansehen
07
Schaumstoff-Lasern technisch einordnen
| Kriterium | Einordnung für die Anfrage |
|---|---|
| Vormaterial | PE, PU, Zellkautschuk und Klebeverbünde nur nach Prüfung des konkreten Aufbaus. |
| Materialdicke | Bis 5 mm für grundsätzlich laserfähige Materialien; konkreten Schaumstoff einzeln prüfen. |
| Schnittbild | Zellstruktur und Wärmereaktion beeinflussen die Kante; bei Bedarf ein Muster prüfen. |
| Mehrlagiger Aufbau | Schichten und Liner können nach vereinbartem Schnittbild gezielt bearbeitet werden. |
| PVC | PVC wird nicht gelasert. |
Materialabhängig prüfen
08
Angaben für Ihren Schaumstoff-Zuschnitt
Beschreiben Sie die Anwendung und die gewünschte Funktion des Formteils: etwa abdichten, dämpfen, schützen oder als Einlage positionieren. Nennen Sie Schaumstofftyp und Aufbau einschließlich Klebeschicht oder Liner, Materialdicke, gewünschte Außen- und Innenkonturen, Abmessungen, Stückzahl und Lieferausführung. Eine Zeichnung oder ein Muster hilft bei der Prüfung; auch ohne fertige Zeichnung können wir die Anforderungen zunächst besprechen.
Bei funktionskritischen oder sichtbaren Kanten geben Sie das erwartete Schnittbild und relevante Bauteilbedingungen an. So lassen sich Materialeignung, Musterbedarf und ein geeigneter Fertigungsweg gemeinsam festlegen.
09
Fragen zum Schaumstoff-Lasern
Wie beeinflusst die Zellstruktur das Schnittbild?
Die Zellstruktur und Dichte beeinflussen, wie der Schaum auf den Wärmeeintrag reagiert. Bei einem sichtbaren oder funktionskritischen Schaumstoff-Laserzuschnitt sollte deshalb das konkrete Material mit der gewünschten Kontur bemustert werden. Aus der Materialbezeichnung allein folgt keine bestimmte Kantenqualität.
Kann ein Schaumstoffteil ohne fertige Zeichnung angefragt werden?
Ja. Für die erste Prüfung reichen eine Beschreibung der Anwendung, das gewünschte Ergebnis, Angaben zum Vormaterial, ungefähre Maße und die geplante Stückzahl. Eine Zeichnung oder ein Muster ist hilfreich, um Außen- und Innenkonturen später eindeutig festzulegen. Die technische Ausführung wird mit Ihnen abgestimmt.
Was ist bei selbstklebendem Schaumstoff mit Liner zu beachten?
Der vollständige Schichtaufbau muss bekannt sein. Beim Lasern mehrlagiger Verbünde können Schichten einschließlich des Liners unterschiedlich bearbeitet werden; welche Lage getrennt oder erhalten bleiben soll, wird für das konkrete Teil festgelegt. Schaum, Klebstoffsystem und Liner werden auf Eignung und gewünschte Handhabung geprüft.
Wann sollte statt Lasern ein anderes Verfahren geprüft werden?
Wenn Material oder Dicke nicht zum Laserrahmen passen, die Wärmereaktion das gewünschte Schnittbild beeinträchtigt oder die Lieferausführung einen anderen Prozess nahelegt, prüfen wir Alternativen. Für Schaumstoff kommen insbesondere Stanzen oder Zuschneiden als eigenständige Verfahren infrage. Welche Option passt, entscheidet die konkrete Anwendung.
Schaumstoff-Formteil prüfen lassen
Senden Sie Anwendung, Material und Kontur an die Klebtechnik. Wir prüfen, ob Laserschneiden für Ihr Schaumstoffteil und die gewünschte Lieferausführung passt.
