Schaumstoff · Stanzfertigung
Schaumstoff stanzen für passgenaue Formteile
Die Krückemeyer GmbH stanzt geeignete PE- und PU-Schaumstoffe sowie EPDM-Zellkautschuk zu anwendungsgerechten Konturen. Ob Dichtung, Pad oder Abstandshalter: Material, Geometrie und Lieferform stimmen wir auf Ihr Bauteil und Ihre Verarbeitung ab.
10 mm
Max. Dicke Flachbett, materialabhängig
2 mm
Max. Dicke Rotation, materialabhängig
01
Schaumstoff stanzen
Wie entstehen Stanzteile aus Schaumstoff?
Beim Schaumstoffstanzen bringt ein Stanzwerkzeug geeignetes Vormaterial in eine definierte zweidimensionale Kontur. Aus PE- oder PU-Schaumstoff und EPDM-Zellkautschuk können so beispielsweise Dichtungen, Pads, Abstandshalter und Formteile entstehen. Die Kontur kann auch Innenausschnitte enthalten; ihre Umsetzbarkeit wird am konkreten Material und der Zeichnung geprüft.
Für die Entscheidung zählen Funktion und Einbausituation ebenso wie Dicke, Dichte, Zellstruktur und gewünschte Lieferausführung. Eine selbstklebende Ausrüstung oder ein mehrlagiger Aufbau kann die Handhabung beim Positionieren unterstützen. Welche Kombination sich eignet, klären wir anhand Ihrer Anwendung; das Stanzen selbst erzeugt keine zusätzlichen Materialeigenschaften.
Flachbett- und Rotationsstanzen sind mögliche Wege. Die Auswahl richtet sich nach Geometrie, Materialstärke, Aufbau und erforderlicher Bereitstellung. Auch innerhalb eines dokumentierten Fertigungsrahmens prüfen wir besonders die Randbereiche material- und ausführungsspezifisch.
02
Von der Schaumstoff-Anfrage zur Fertigung
Schritt 01
Anwendung und Vormaterial klären
Sie beschreiben Bauteil, Funktion und gewünschtes Schaumstoffmaterial. Eine Zeichnung oder ein Muster hilft, Kontur und Einbausituation zu verstehen.
Schritt 02
Stanzweg und Grenzen prüfen
Wir prüfen Materialdicke, Geometrie, Innenausschnitte und die Eignung für Flachbett- oder Rotationsstanzen. Randwerte werden für das konkrete Material beurteilt.
Schritt 03
Ausführung abstimmen
Wir stimmen Kontur, Selbstklebeschicht und Bereitstellung als Einzelteil, auf Bogen oder auf Rolle ab. Bei Bedarf dient ein Muster zur Prüfung der Handhabung.
Schritt 04
Stanzteile fertigen
Nach der technischen Klärung fertigen wir die vereinbarten Konturen und stellen sie in der abgestimmten Lieferausführung bereit.
03
Stanzwege für Schaumstoff
Flachbettstanzen

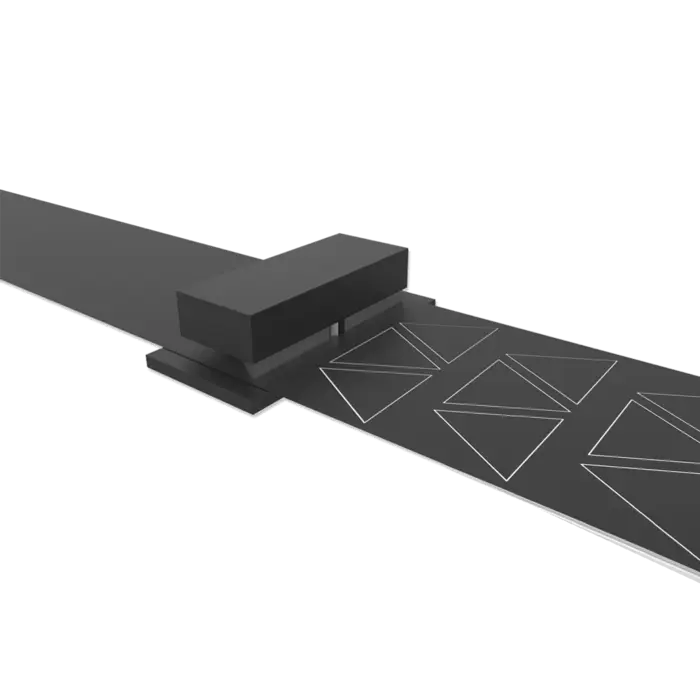

Das Werkzeug stanzt die Kontur im Hub. Dieser Weg kommt für geeignete dickere Schaumstoffe und Konturen mit Innenausschnitten infrage; die konkrete Ausführung wird geprüft. Flachbettstanzen ansehen →
Rotationsstanzen

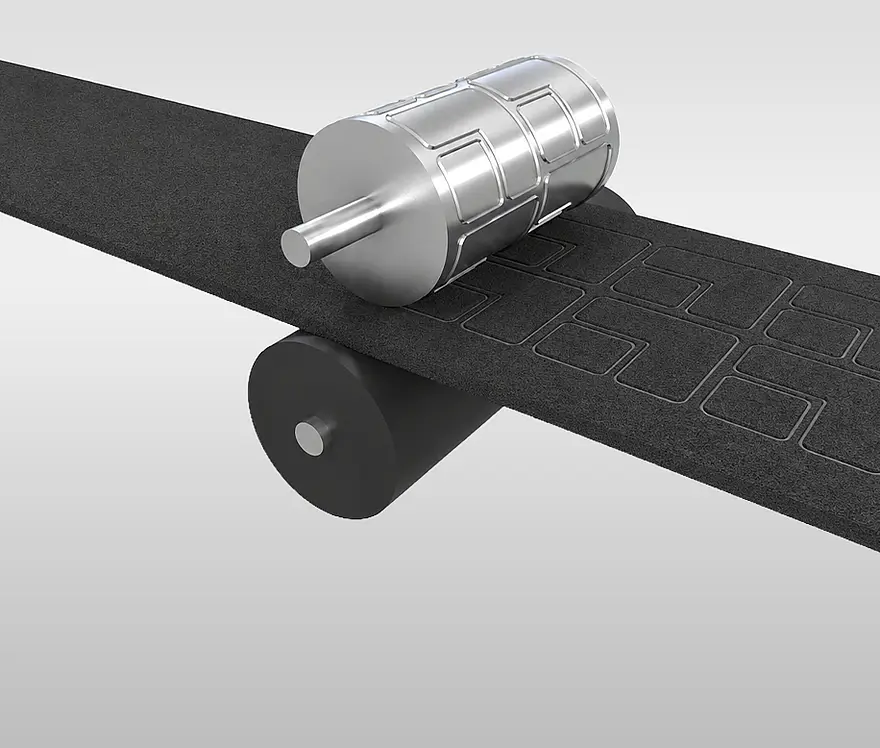

Ein Stanzzylinder bearbeitet geeignete dünnere Schaumstoffbahnen fortlaufend. Wiederkehrende Konturen und die Bereitstellung auf Rolle lassen sich so gemeinsam planen. Rotatives Stanzen ansehen →04
Mögliche Stanzteile und Lieferformen
Pads auf Bogen
Gestanzte Pads können auf Bogen bereitgestellt werden, wenn das einzelne Teil bei der Montage gezielt entnommen werden soll. Material und Klebausrüstung sind anwendungsabhängig. Pads besprechen →

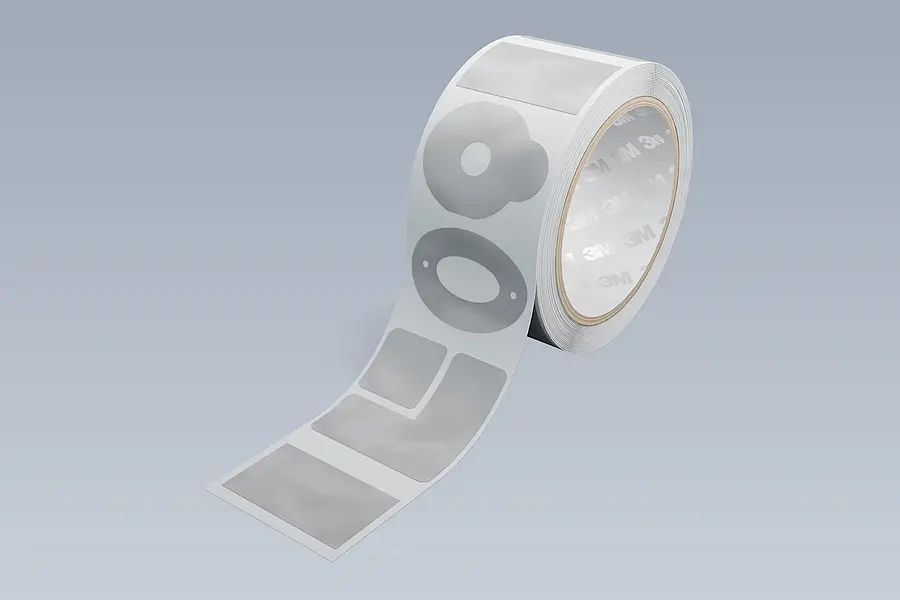

Unterschiedliche Konturen
Formteile können auf einem Bogen in abgestimmter Anordnung bereitgestellt werden. Die Kontur und der Schichtaufbau richten sich nach Bauteil und Entnahme. Konturen besprechen →
Punkte und kleine Formteile
Auch Punkte oder andere einfache Konturen sind mögliche Ergebnisse. Ob sie aus dem gewählten Schaumstoff zuverlässig gefertigt und bereitgestellt werden können, ist zu prüfen. Formteile besprechen →05
Geeignete Schaumstoff-Vormaterialien
PE-Schaumstoff
Polyethylen-Schaumstoff ist ein mögliches Vormaterial für gestanzte Pads und Formteile. Dicke, Dichte und gewünschte Funktion bestimmen die konkrete Auswahl. Schaumstoffverarbeitung ansehen →
PU-Schaumstoff
Auch Polyurethan-Schaumstoff kann in anwendungsgerechte Konturen gebracht werden. Zellstruktur, Kompression und gewünschte Geometrie werden am Vormaterial geprüft. Schaumstoffverarbeitung ansehen →
EPDM-Zellkautschuk
EPDM-Zellkautschuk ist eine weitere belegte Materialgruppe. Für Dichtaufgaben zählen die Anforderungen der Anwendung und die Eigenschaften des konkreten Materials. Elastomerverarbeitung ansehen →06
Stanzen und Bereitstellung im Bild
07
Welche Stanztechnik passt?
| Verfahren | Dokumentierter Dickenrahmen | Entscheidungsfrage |
|---|---|---|
| Flachbettstanzen | Schaumstoff bis 10 mm | Passt die Kontur zum Material und zum Hubverfahren? |
| Rotationsstanzen | Schaumstoff bis 2 mm | Eignen sich Bahn und Lieferform für die fortlaufende Fertigung? |
Rahmenwerte nur für geeignete Schaumstoffe; Material, Kontur und Ausführung einzeln prüfen.
08
Angaben für Ihre Schaumstoff-Stanzanfrage
Nennen Sie die Anwendung und die gewünschte Funktion des Stanzteils, etwa Abdichten, Dämpfen, Schützen oder Abstandhalten. Beschreiben Sie das Bauteil und die Einbausituation sowie das vorgesehene Material einschließlich Dicke und Dichte, soweit bekannt.
Für die Fertigungsprüfung helfen Kontur und Abmessungen, Innenausschnitte, gewünschte Stückzahl und Lieferausführung als Einzelteil, auf Bogen oder auf Rolle. Geben Sie an, ob eine Selbstklebeschicht benötigt wird. Eine Zeichnung, Skizze oder ein Muster unterstützt die Abstimmung; fehlende Detaildaten können wir gemeinsam klären.
09
Fragen zu Schaumstoff-Stanzteilen
Welche Schaumstoffe lassen sich stanzen?
Geeignete PE- und PU-Schaumstoffe sowie EPDM-Zellkautschuk kommen als Vormaterial infrage. Die Materialbezeichnung allein ist noch keine Zusage für eine bestimmte Kontur oder Lieferform. Für das Schaumstoffstanzen prüfen wir das konkrete Material, seine Dicke und Zellstruktur sowie die geforderte Funktion am Bauteil. Bei selbstklebenden oder mehrlagigen Aufbauten beziehen wir auch Schichtaufbau und Liner in die Prüfung ein.
Wann kommt Flachbettstanzen statt Rotationsstanzen infrage?
Flachbettstanzen kommt insbesondere bei geeigneten dickeren Schaumstoffen und Konturen mit Innenausschnitten infrage. Rotationsstanzen bearbeitet geeignete dünnere Bahnen fortlaufend und kann zur Bereitstellung auf Rolle passen. Für Schaumstoff sind materialabhängige Dickenrahmen dokumentiert; sie dürfen nicht pauschal auf jede Materialqualität übertragen werden. Maßgeblich sind Geometrie, Dicke, Materialaufbau und gewünschte Lieferausführung. Diese Angaben bestimmen die Verfahrenswahl in der Anfrage.
Können die Schaumstoffteile selbstklebend geliefert werden?
Eine selbstklebende Ausrüstung ist als mögliche Ausführung belegt. Eine passende Klebeschicht kann das Positionieren und Fixieren des gestanzten Teils in der Montage unterstützen. Welche Klebeausrüstung und welcher Schichtaufbau geeignet sind, richtet sich nach Untergrund, Einsatzbedingungen und Handhabung. Das Stanzen selbst verleiht dem Schaumstoff keine zusätzlichen Eigenschaften. Teilen Sie in der Anfrage mit, auf welcher Seite die Klebeschicht benötigt wird und wie das Teil verarbeitet wird.
Welche Angaben braucht Krückemeyer für ein Schaumstoff-Stanzteil?
Für die Prüfung benötigen wir vor allem Anwendung und gewünschte Funktion, das vorgesehene Schaumstoffmaterial, Kontur, Abmessungen, Stückzahl und Lieferform. Dicke, Dichte, Innenausschnitte und eine gewünschte Selbstklebeschicht sind zusätzliche wichtige Angaben, soweit sie bereits feststehen. Eine Zeichnung, Skizze oder ein Muster hilft bei der Abstimmung der Geometrie. Wenn ein Werkstoff oder eine Ausführung noch offen ist, kann die technische Beratung diese Punkte mit Ihnen klären.
Schaumstoff-Stanzteile konkret anfragen
Senden Sie uns Ihre Anwendung, Materialdaten und Zeichnung oder Skizze. Wir prüfen Stanzweg, Kontur und Lieferausführung für Ihr Bauteil.
Beratung zu Schaumstoff-Stanzteilen
Thomas Klein
Ansprechpartner für Converting
Besprechen Sie mit Thomas Klein das Vormaterial, die Kontur und die gewünschte Bereitstellung Ihrer Schaumstoff-Stanzteile.
