Kreuzwickeln von Schmalbändern
Kreuzspulen für lange Schmalband-Lauflängen
Krückemeyer GmbH wickelt geeignete schmale Bänder aus Klebeband, Folie oder Schaumstoff überkreuz auf anwendungsgerechte Spulen. Die Wicklung ermöglicht lange Lauflängen und weniger Rollenwechsel in automatisierten Fertigungsabläufen; Material und Spulengeometrie bestimmen die Ausführung.
2-25 mm
klassische Bandschnittbreiten
30 mm
maximale Breite, materialabhängig
bis ca. 30.000 m
Bandlänge, materialabhängig
01
Kreuzwicklung
Wie aus einem Schmalband eine lange Lauflänge wird
Eine Kreuzwickelspule nimmt ein schmal geschnittenes Band auf, indem es beim Wickeln seitlich geführt und überkreuz abgelegt wird. So kann mehr Band auf einer Spule bereitstehen als bei einer üblichen kantengeraden Klebebandrolle. Für eine automatisierte Zuführung bedeutet das längere Laufzeiten zwischen den Rollenwechseln.
Krückemeyer stimmt das Ergebnis auf Vormaterial, Bandbreite, Kern, Lauflänge, Wickelrichtung und die Aufnahme Ihrer Anlage ab. Das Material muss als Rollenware verfügbar sowie schneid- und wickelfähig sein. Ob die gewünschte Länge und Geometrie zusammenpassen, wird anhand des konkreten Materials geprüft. Schneidspulen und Umwickeln sind eigene Liefer- und Bearbeitungswege, wenn eine Kreuzwicklung für den Ablauf nicht die passende Wahl ist.
02
Von der Anforderung zur Kreuzspule
Schritt 01
Anwendung und Zuführung klären
Sie beschreiben Material, gewünschte Lauflänge und die Aufnahme der Fertigungslinie. Daraus ergibt sich, welche Spulenmerkmale geprüft werden müssen.
Schritt 02

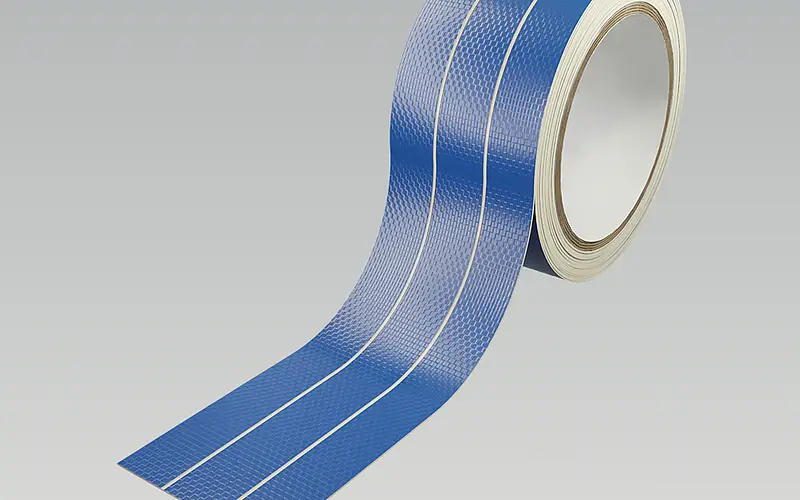

Schneiden und Wickeln prüfen
Wir prüfen, ob das Vormaterial schneid- und wickelfähig ist und ob Bandbreite, Kern, Abwickelrichtung und Spulengeometrie zusammenpassen.
Schritt 03
Ausführung abstimmen
Wickelbild, Interliner und Bordscheiben werden bei Bedarf abgestimmt. Zeichnung oder Muster helfen, die Aufnahme und das Abrollen zu beurteilen.
Schritt 04
Kreuzspule fertigen
Nach geklärter Spezifikation werden die Schmalbänder zugeschnitten und in der vereinbarten Ausführung auf die Spule gewickelt.
03
Wickelbilder und Ausrüstung

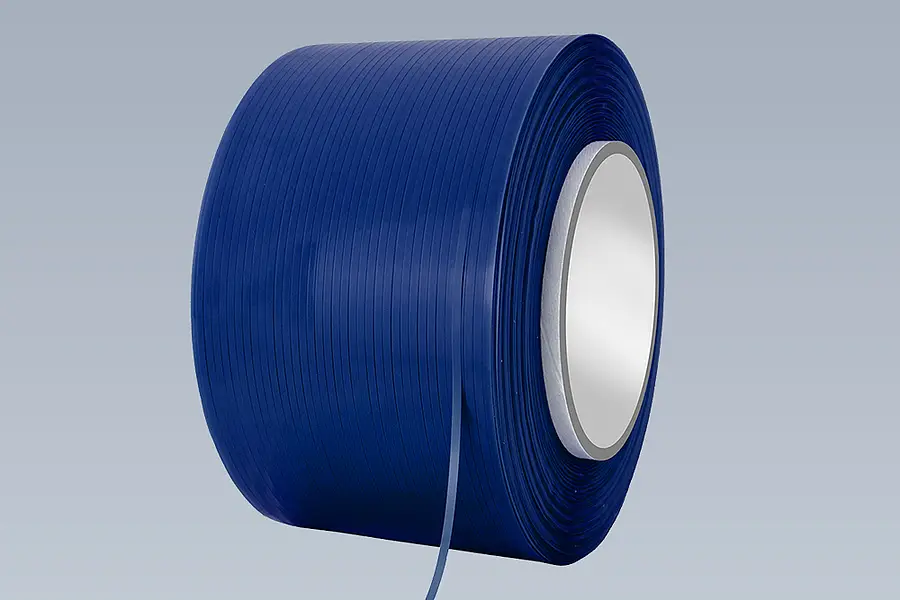

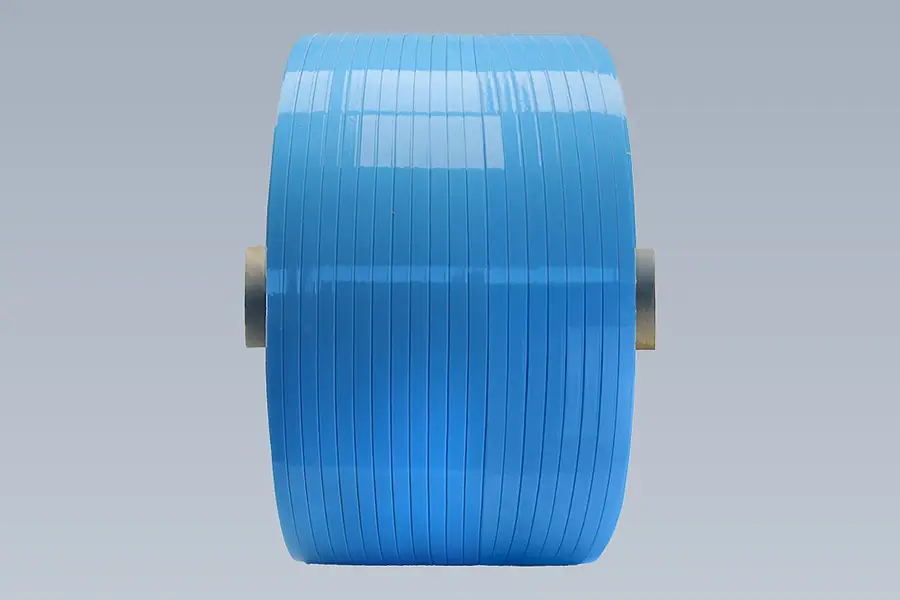

Klassische Kreuzwicklung
Schmale Bänder werden überkreuz auf die abgestimmte Spule gelegt. Bandmaß, Kern und Abwickelrichtung richten sich nach Material und Anlage. Kreuzwicklung anfragen →

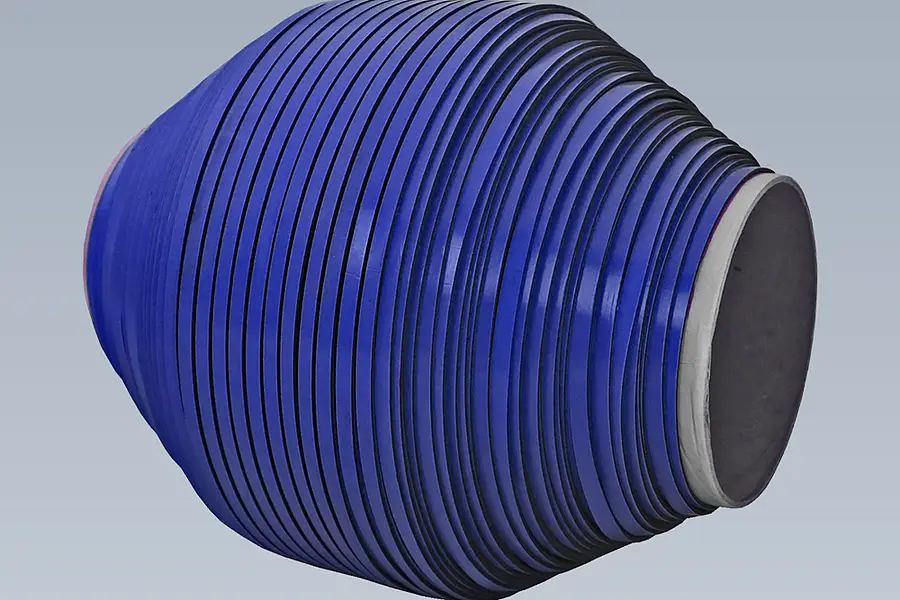

Konische oder bikonische Wicklung
Je nach gefordertem Wickelbild kommen konische oder bikonische Ausführungen infrage. Ihre Eignung wird mit Material und Abzug abgestimmt. Wickelbild besprechen →04
Kreuzspulen als Lieferergebnis

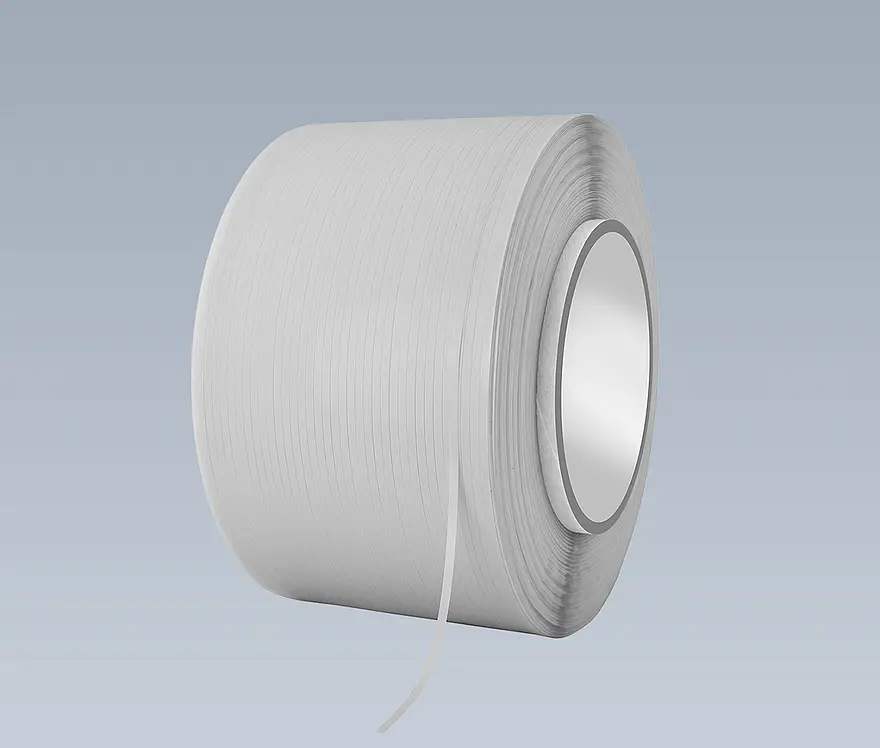

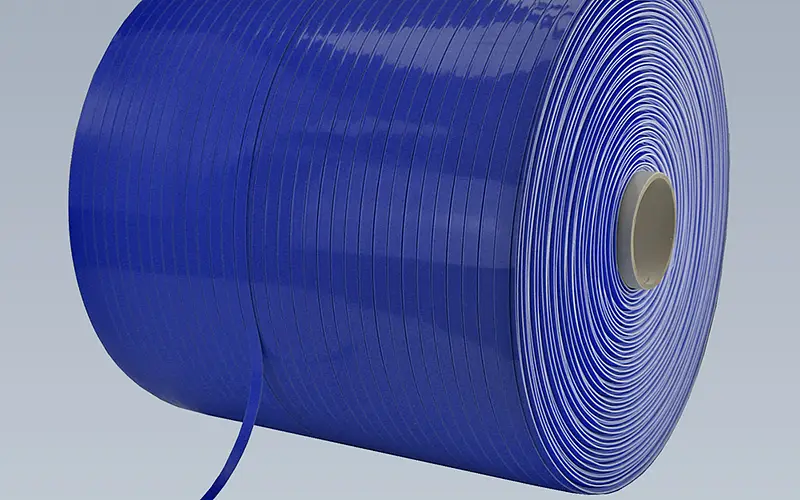

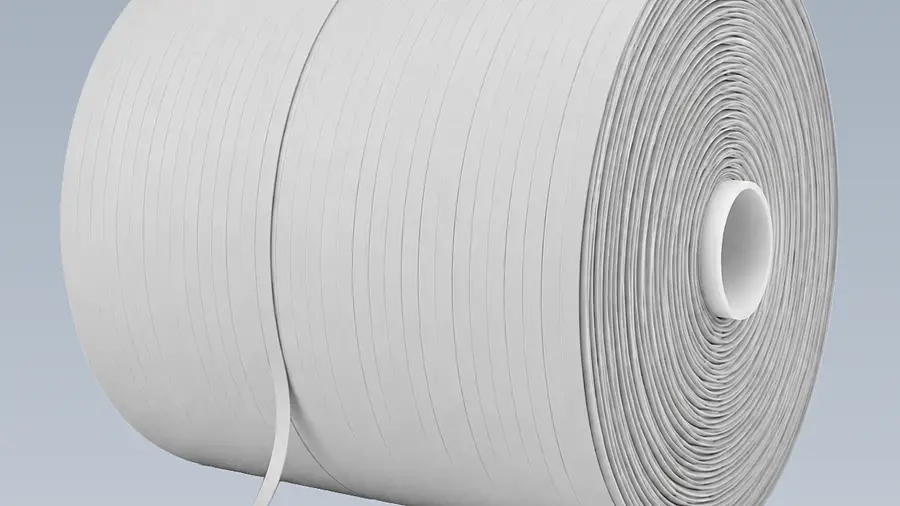

Schmalband auf Kreuzspule
Die Spule stellt eine lange Bandlänge als zusammenhängende Lieferform für die Zuführung bereit. Die tatsächlich erreichbare Länge hängt von Material und Spulenmaßen ab. Lieferform anfragen →

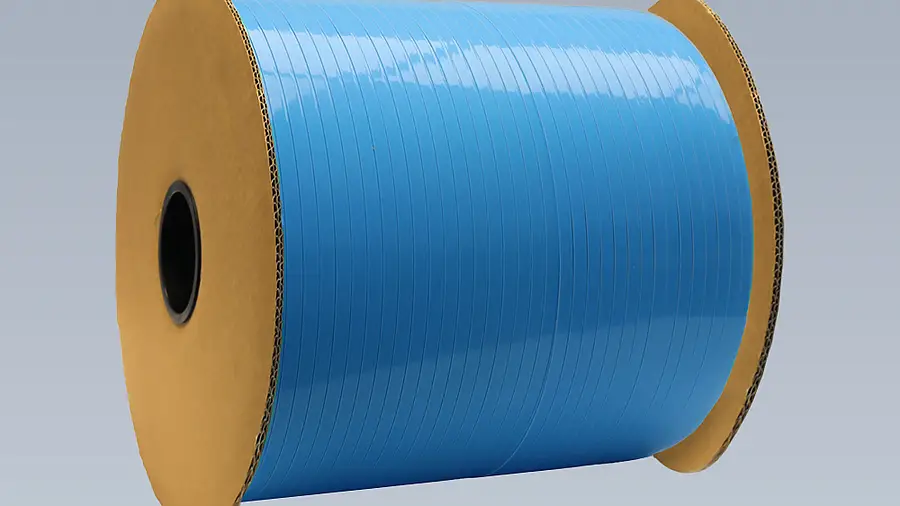

Kreuzspule mit Bordscheiben
Seitliche Bordscheiben können das Band auf der Spule führen, besonders bei nicht klebendem Material. Kern und Durchmesser sind dafür gesondert abzustimmen. Bordscheiben besprechen →05
Geeignete Vormaterialgruppen

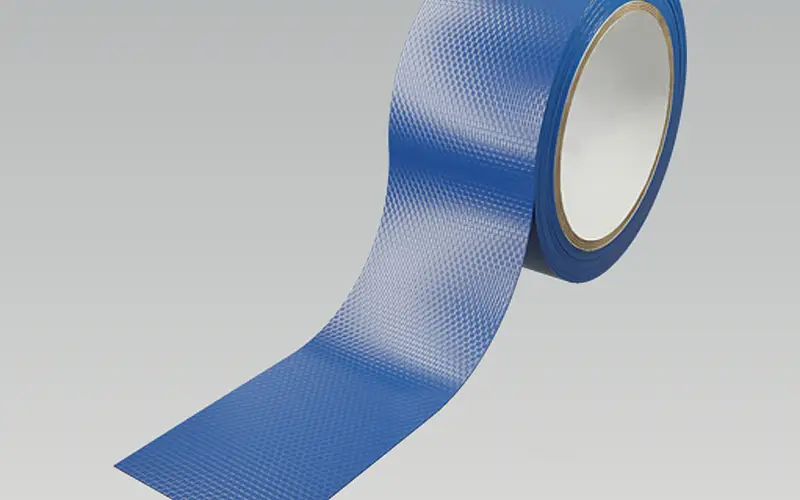

Ein- und doppelseitige Klebebänder
Folien-, Gewebe-, Schaumstoff- und Transferklebebänder sind als mögliche Vormaterialien benannt. Ob das konkrete Band kreuzwickelbar ist, wird geprüft. Klebeband-Konfektionierung →

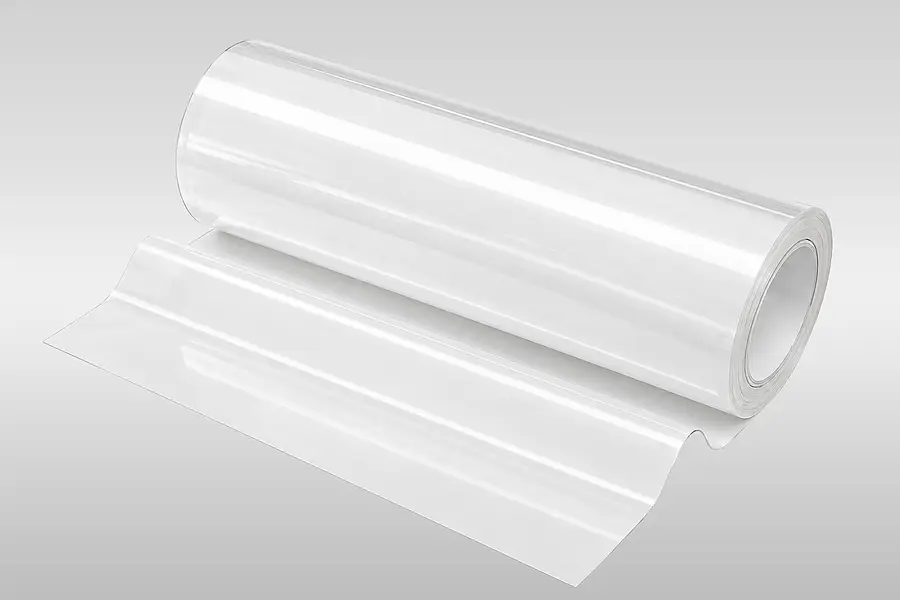

Technische Folien
Technische Folien können als schmale, nicht klebende Bänder infrage kommen. Wickelfähigkeit und Bandführung hängen von der jeweiligen Folie ab. Folienverarbeitung →

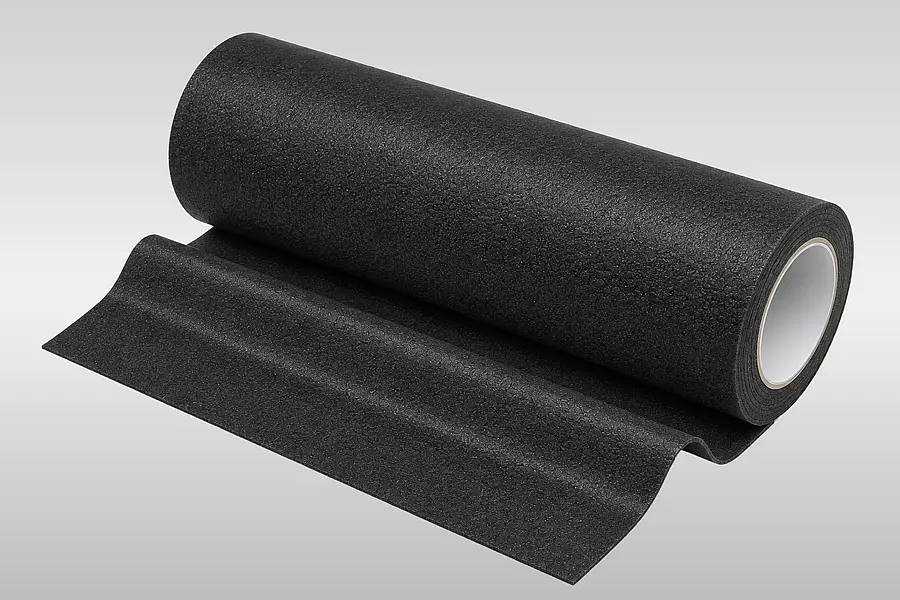

Schaumstoffe
Schaumstoffbahnen sind als mögliche Materialgruppe benannt. Für die Kreuzspule müssen Schnitt, Wicklung und gewünschter Außendurchmesser am Material geprüft werden. Schaumstoffverarbeitung →06
Kreuzwicklung im Bild
07
Technische Auswahl der Kreuzspule
| Entscheidungskriterium | Belegter Orientierungswert |
|---|---|
| Bandschnittbreite | Klassisch 2-25 mm; maximal 30 mm (materialabhängig) |
| Bandlänge | bis ca. 30.000 m (materialabhängig) |
| Hülsendurchmesser | 30 mm / 3"/ 6" |
| Spulendurchmesser | bis 500 mm; mit Bordscheiben bis 350 mm |
| Hülsenbreite und Wickelbreite | Hülsenbreite bis 420 mm; Wickelbreite bis 400 mm |
| Wickelrichtung | zentriert nach außen; von links nach rechts; von rechts nach links |
Alle Maße und Lauflängen sind material- und ausführungsspezifisch zu prüfen.
08
Angaben für Ihre Kreuzspulen-Anfrage
Beschreiben Sie Anwendung und Zuführung in Ihrer Anlage sowie das gewünschte Vormaterial. Nennen Sie Bandbreite und Lauflänge, Kern beziehungsweise Hülsendurchmesser, maximale Spulenbreite und maximalen Außendurchmesser sowie die Abwickelrichtung. Teilen Sie uns mit, ob ein Interliner oder Bordscheiben vorgesehen sind und welche Menge beziehungsweise Abrufe Sie benötigen.
Eine Zeichnung der Spulenaufnahme oder ein Muster hilft bei der Abstimmung. Aus diesen Angaben prüfen wir Material, Schnitt und Wickelbild gemeinsam mit Ihnen; technische Grenzwerte und Stückzahlen ergeben sich erst aus der konkreten Ausführung.
09
Weiterführende Unternehmensbroschüre
10
Fragen zur Kreuzwicklung
Wann ist eine Kreuzwickelspule sinnvoll?
Sie ist sinnvoll, wenn ein schmales Band über längere Zeit möglichst ohne Rollenwechsel in einer Fertigungslinie zugeführt werden soll. Durch das überkreuzte Wickeln lässt sich eine lange Lauflänge auf einer kompakten Spule bereitstellen. Die Eignung hängt vom Vormaterial, der Bandbreite und der Aufnahme Ihrer Anlage ab. Für andere Zuführungen können Schneidspulen oder einfach umgewickelte Rollen besser passen.
Welche Vormaterialien lassen sich zu Kreuzspulen verarbeiten?
Als mögliche Vormaterialien sind ein- und doppelseitige Klebebänder, technische Folien und Schaumstoffe belegt. Das Material muss als Rollenware beschaffbar und für Schneiden sowie Wickeln geeignet sein. Klebende und nicht klebende Materialien verlangen unter Umständen unterschiedliche Führung oder Verarbeitungshilfen. Aus der Materialgruppe allein folgt daher noch keine Zusage für eine bestimmte Lauflänge oder Spulengeometrie.
Was bestimmen Kern, Durchmesser und Abwickelrichtung?
Sie bestimmen, ob die fertige Kreuzspule in Ihre Aufnahme passt und wie das Band später in die Anlage geführt wird. Die Abwickelrichtung kann bereits beim Wickeln festgelegt werden. Kern, Hülsenbreite, maximaler Außendurchmesser und gewünschte Lauflänge müssen zusammen betrachtet werden, weil die Spulenabmessungen die aufnehmbare Bandlänge beeinflussen. Eine Zeichnung der Aufnahme ist für diese Abstimmung hilfreich.
Wann sind Interliner oder Bordscheiben hilfreich?

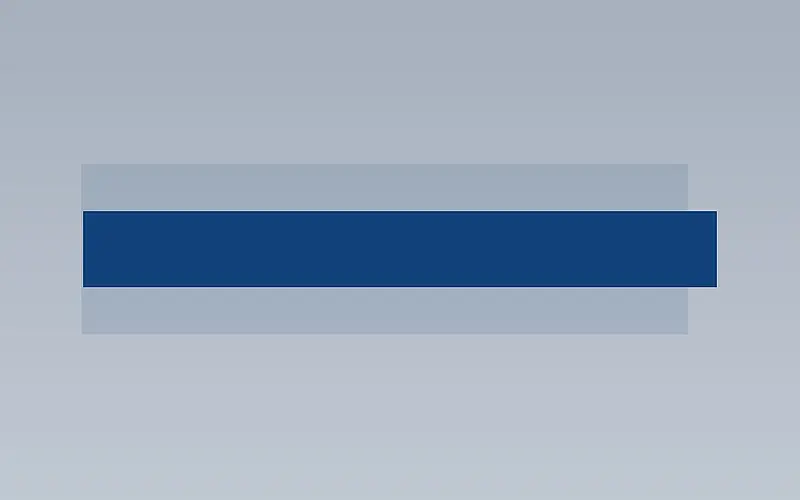

Ein Interliner kann verhindern, dass gewickelte klebende Lagen miteinander verkleben. Bordscheiben können ein nicht klebendes Band seitlich auf der Spule halten. Ob eine dieser Hilfen nötig ist, richtet sich nach Material und Abzug. Nennen Sie deshalb das Vormaterial und zeigen Sie nach Möglichkeit, wie die Spule in Ihrer Anlage aufgenommen und abgewickelt wird.
Welche Angaben braucht Krückemeyer für eine Anfrage?
Hilfreich sind das gewünschte Material, die Anwendung, Bandbreite und Lauflänge sowie Kern, Spulenbreite, maximaler Außendurchmesser und Abwickelrichtung. Beschreiben Sie außerdem die Zuführung der Fertigungslinie, geplante Verarbeitungshilfen und die benötigte Menge beziehungsweise Abrufe. Eine Zeichnung oder ein Muster kann die technische Prüfung erleichtern. Erst anhand dieser Angaben lässt sich die konkrete Ausführung belastbar abstimmen.
Ihre Kreuzspule gemeinsam auslegen
Senden Sie uns Material, Bandmaße und Angaben zur Spulenaufnahme. Wir prüfen eine passende Wicklung und Lieferausführung für Ihre Anwendung.
