Folien als Stanzteile
Folien stanzen lassen – Stanzteile für Ihre Anwendung
Wir stanzen geeignete technische Folien in die Kontur, die Ihr Bauteil und Ihr Verarbeitungsprozess brauchen. Material, Schichtaufbau, Trennung und Lieferausführung stimmen wir mit Ihnen ab.
580 x 580 mm
Flachbett: maximale Stanzteilgröße
2 mm
Rotativ: Dicke materialabhängig
01
Folien stanzen
Aus Folien werden Teile mit definierter Kontur
Beim Folien stanzen wird geeignetes Vormaterial mit einem Stanzwerkzeug an der vorgesehenen Kontur getrennt. Die Folie kann nicht klebend, selbstklebend oder Teil eines mehrlagigen Aufbaus sein. Entscheidend ist das gewünschte Anwendungsergebnis: Wo muss die Folie aufliegen, welche Bereiche bleiben frei und wie soll das Stanzteil später entnommen oder appliziert werden?
Wir prüfen Folienaufbau, Geometrie und Handhabung gemeinsam mit Ihnen. Je nach Auftrag werden die vorgesehenen Schichten vollständig durchtrennt oder gezielt getrennt; bei mehrlagigen Aufbauten kann auch der Liner unterschiedlich bearbeitet werden. So lassen sich Stanzteile auf Rolle, auf Bogen oder als Einzelteile für Ihren Ablauf vorbereiten.
Die Eignung einer Folie folgt nicht allein aus ihrer Materialbezeichnung. Schnittverhalten, Maße, Schichtaufbau und Qualitätsanforderungen werden für die konkrete Anwendung bewertet. Wenn neben der Kontur eine Klebeschicht oder Verarbeitungshilfe benötigt wird, lassen sich passende Converting-Schritte projektbezogen kombinieren.
02
Folienstanzteil abstimmen
Schritt 01
Anwendung und Kontur klären
Sie beschreiben Funktion, Bauteil, Folie und gewünschte Lieferform. Zeichnung oder Muster helfen, die Kontur einzuordnen.
Schritt 02
Material und Verfahren prüfen
Wir bewerten Schichtaufbau, Abmessungen und Trennung der vorgesehenen Lagen. Daraus ergibt sich das geeignete Stanzverfahren.
Schritt 03
Ausführung abstimmen
Bei Bedarf stimmen wir Muster, Liner und Handhabung ab. Die Freigabe eines Prototyps erfolgt nach Ihren Tests und Vereinbarung.
Schritt 04
Folienstanzteile fertigen
Nach der Abstimmung fertigen wir die Stanzteile in der vereinbarten Kontur und Lieferausführung für Ihren Verarbeitungsprozess.
03
Stanzverfahren für Folien
Flachbettstanzen

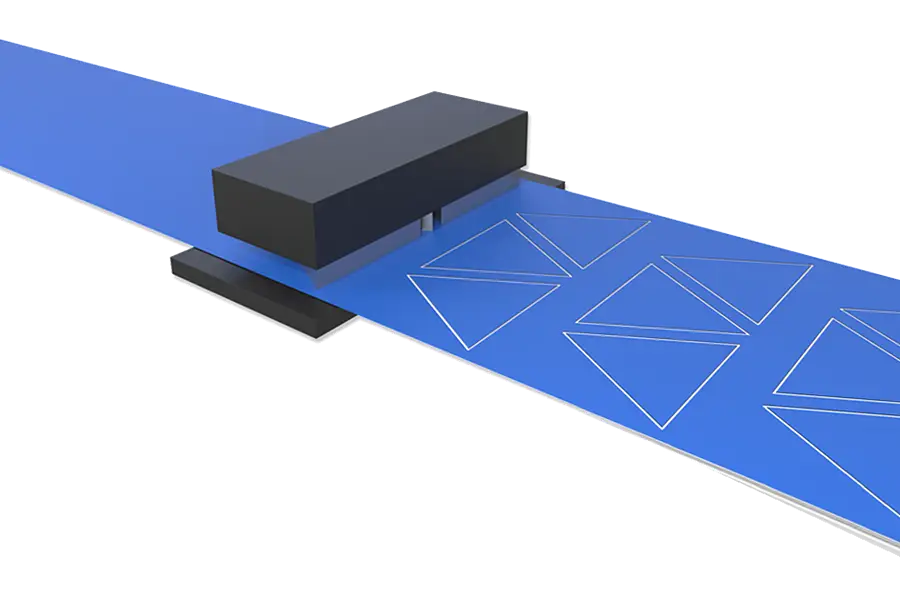

Das Werkzeug stanzt die Kontur im Hub. Die mögliche Stanzteilgröße und feine Innenkonturen hängen vom Folienaufbau und der Geometrie ab. Hubstanzen ansehen →
Rotationsstanzen

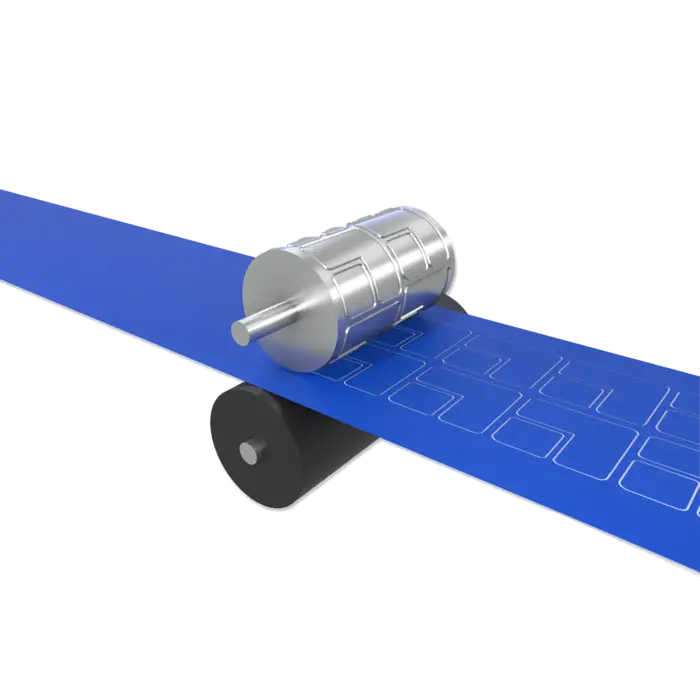

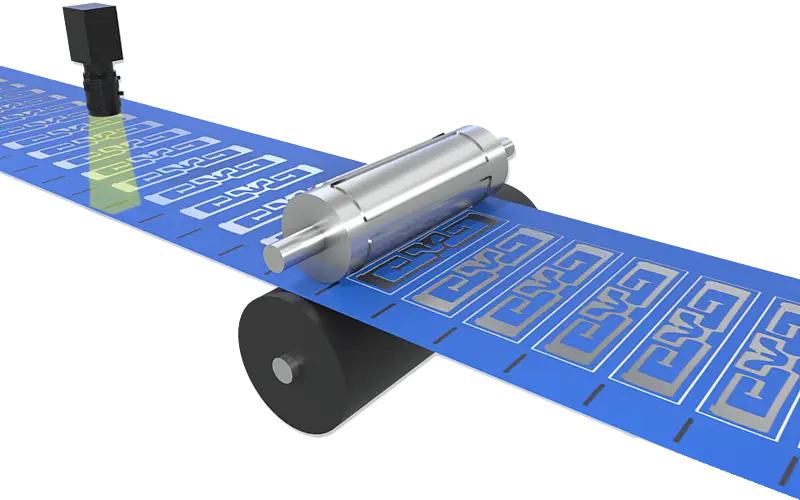

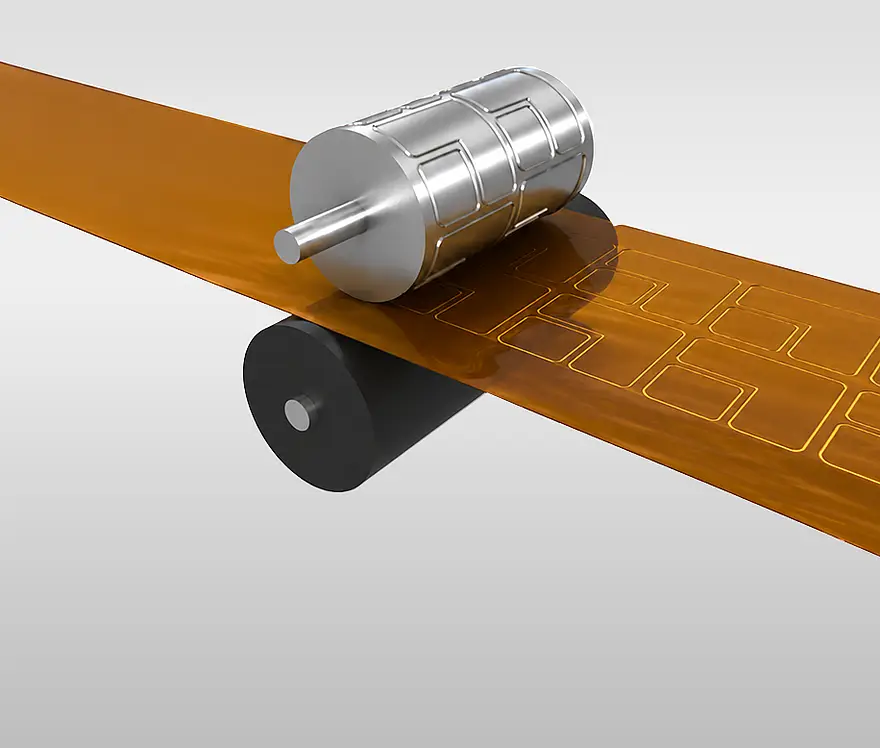

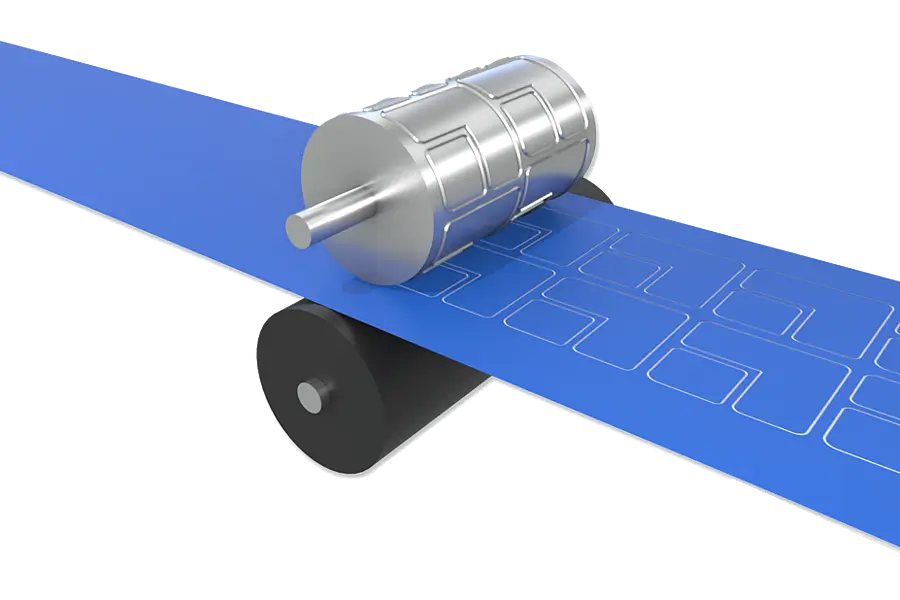

Ein Stanzzylinder bearbeitet die laufende Bahn. Diese Variante kommt infrage, wenn Folienstanzteile fortlaufend auf Rolle bereitgestellt werden sollen. Rotatives Stanzen ansehen →
Kiss-Cut und Schichttrennung

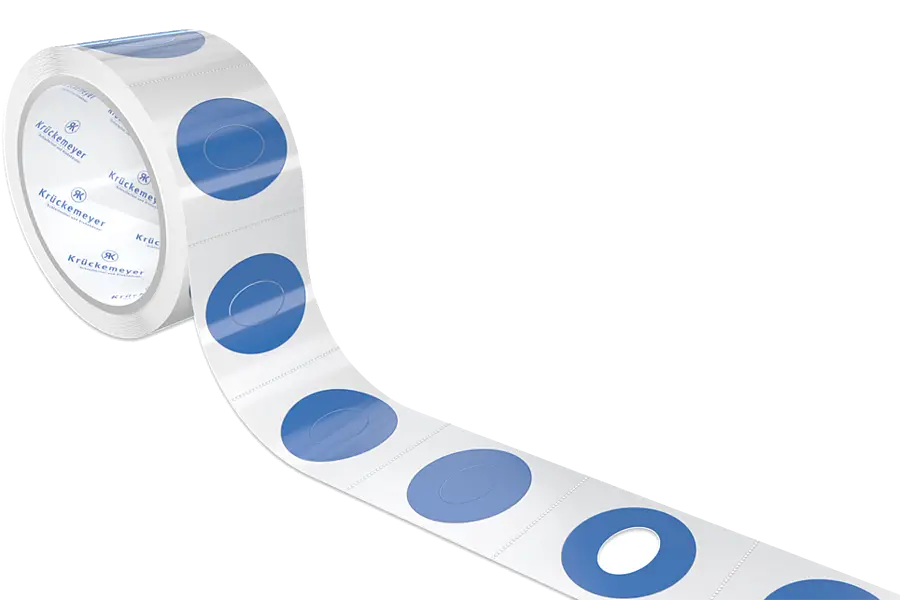

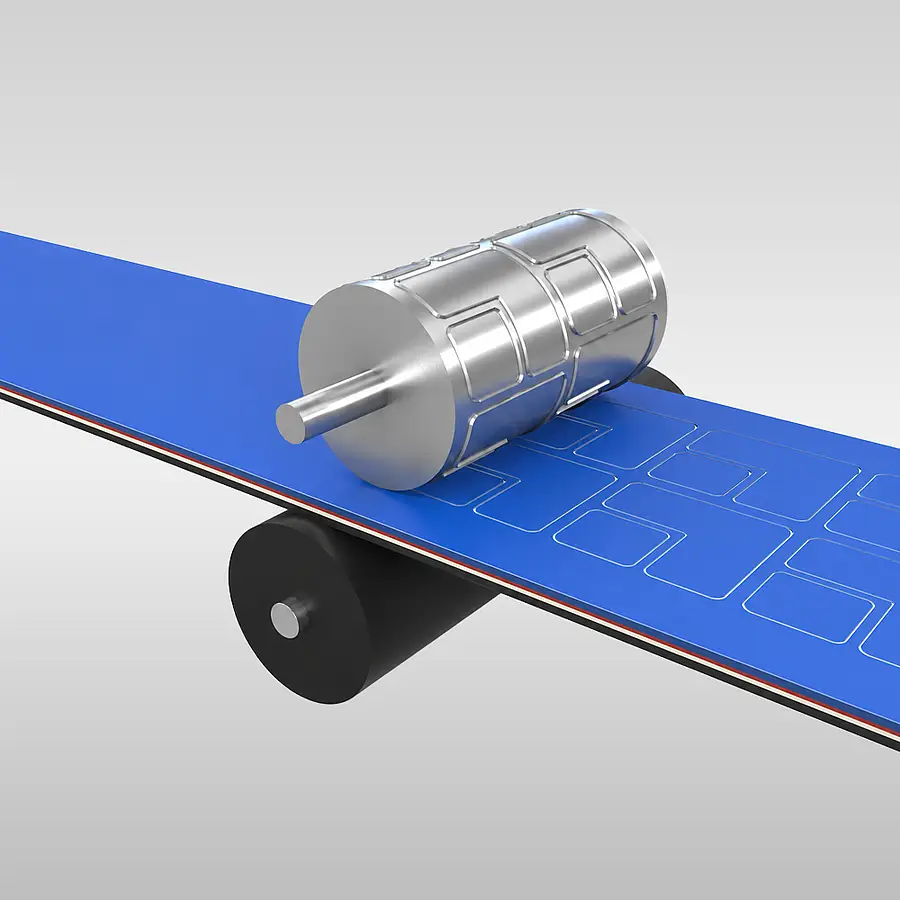

Bei mehrlagigen Folienaufbauten werden die vorgesehenen Lagen gezielt getrennt. Ob und wie der Liner mitbearbeitet wird, legen wir für den Aufbau fest. Kiss Cut Stanzen ansehen →04
Lieferausführungen für Folienstanzteile
Stanzteile auf Rolle
Konturen bleiben in einer fortlaufenden Lieferausführung angeordnet. Abstände und Handhabung werden auf die Entnahme abgestimmt. Rotatives Stanzen ansehen →
Stanzteile auf Bogen
Mehrere Stanzteile können auf einer Unterlage als Bogen bereitgestellt werden. Die Anordnung richtet sich nach Kontur und Verarbeitung. Hubstanzen ansehen →
Stanzteile mit Anfasshilfe
Eine nicht klebende Anfassstelle kann das Abziehen und Positionieren unterstützen. Größe und Lage werden passend zur Anwendung ausgelegt. Anfasshilfe anfragen →05
Geeignete Folien prüfen
Kunststoff- und Schutzfolien
Geeignete technische Kunststofffolien und Schutzfolien lassen sich nach geprüfter Material- und Kontureignung zu Stanzteilen verarbeiten. Folienverarbeitung ansehen →
Metall- und Verbundfolien
Auch geeignete Metallfolien oder Folienverbünde kommen infrage. Der konkrete Schichtaufbau entscheidet über Trennung und Lieferausführung. Folienverarbeitung ansehen →06
Folien stanzen im Bild
07
Verfahren auswählen
| Verfahren | Entscheidende Aufgabe | Zu prüfen |
|---|---|---|
| Flachbettstanzen | Kontur im Hub herstellen | Folie, Geometrie und Stanzteilgröße |
| Rotationsstanzen | Kontur in laufender Bahn herstellen | Materialdicke, Rapport und Rolle |
| Kiss-Cut | Vorgesehene Schichten gezielt trennen | Liner, Schichtfolge und Entnahme |
Eignung und Maße hängen von Folie, Aufbau und Ausführung ab.
08
Ihre Folienstanzteile anfragen
Nennen Sie uns die Anwendung und das gewünschte Ergebnis, die Folie beziehungsweise den Schichtaufbau, die Abmessungen und die benötigte Stückzahl. Eine Zeichnung oder ein Muster hilft, Außen- und Innenkonturen sowie die Lage der Stanzteile zu beurteilen.
Wichtig sind außerdem die gewünschte Trennung der Schichten, die Lieferausführung auf Rolle, Bogen oder als Einzelteile und die geplante manuelle oder automatisierte Verarbeitung. Teilen Sie besondere Anforderungen an Handhabung, Toleranzen oder Prüfung mit. Wir klären mit Ihnen, welches Verfahren und welche Ausführung dafür geeignet sind.
09
Converting im Überblick
10
Fragen zum Folien stanzen
Können auch selbstklebende Folien gestanzt werden?
Ja, geeignete selbstklebende Folien können zu Stanzteilen verarbeitet werden. Entscheidend sind die Folie, die Klebeschicht, der Liner und die gewünschte Kontur. Bei der Anfrage sollten Sie angeben, welche Schichten getrennt werden sollen und wie die Teile später entnommen werden. Wir prüfen dann den Aufbau und die passende Lieferausführung für Ihren Prozess.
Bleibt beim Kiss-Cut der Liner immer unversehrt?
Nein. Kiss-Cut beschreibt die gezielte Trennung vorgesehener Schichten; bei mehrlagigen Aufbauten kann auch der Liner unterschiedlich bearbeitet werden. Welche Lage erhalten bleibt oder durchtrennt wird, hängt vom gewünschten Stanzteil und seiner Entnahme ab. Für eine belastbare Auslegung helfen ein Schichtschema oder ein Materialmuster und eine Beschreibung der späteren Verarbeitung.
Wann sind Folienstanzteile auf Rolle oder Bogen sinnvoll?
Die Lieferausführung richtet sich nach Handhabung und Applikationsprozess. Auf Rolle lassen sich Stanzteile in einer fortlaufenden Bahn bereitstellen; auf Bogen liegen mehrere Teile auf einer Unterlage. Auch Einzelteile sind möglich. Teilen Sie uns mit, ob Sie die Folie manuell, halbautomatisch oder automatisiert verarbeiten, damit Anordnung, Abstände und Träger zur Anwendung passen.
Welche Unterlagen helfen bei der Prüfung einer Folienkontur?
Hilfreich sind eine Zeichnung oder ein Muster mit Außen- und Innenkonturen sowie Angaben zu Folie, Schichtaufbau, Abmessungen und gewünschter Stückzahl. Beschreiben Sie auch die Funktion des Teils und die geplante Entnahme oder Applikation. Daraus können wir klären, welches Stanzverfahren, welche Schichttrennung und welche Lieferausführung für Ihre Anforderung geprüft werden sollen.
Folienstanzteile für Ihren Ablauf anfragen
Senden Sie uns Anwendung, Folienaufbau und gewünschte Kontur. Wir prüfen Verfahren und Lieferausführung für Ihre Anfrage.
Folienstanzteile besprechen
Thomas Klein
Ansprechpartner für Converting
Thomas Klein bespricht mit Ihnen Vormaterial, Kontur und gewünschte Lieferausführung für Ihre Folienstanzteile.
