Laserzuschnitt technischer Folien
Folie lasern: technische Folien nach Kontur zuschneiden
Wir schneiden geeignete technische Folien nach Ihrer Kontur mit dem Laser. Innenausschnitte und die Bearbeitung einzelner Lagen sind möglich; Material, Aufbau und gewünschte Lieferform prüfen wir für Ihre Anwendung.
2400 x 3000 mm
nutzbare Laser-Arbeitsfläche
± 0,1 mm
Toleranzwert, materialabhängig
5 mm
maximal bei laserfähigem Material
01
Was ist Folie lasern?
Laserzuschnitt bringt Folien in die benötigte Kontur

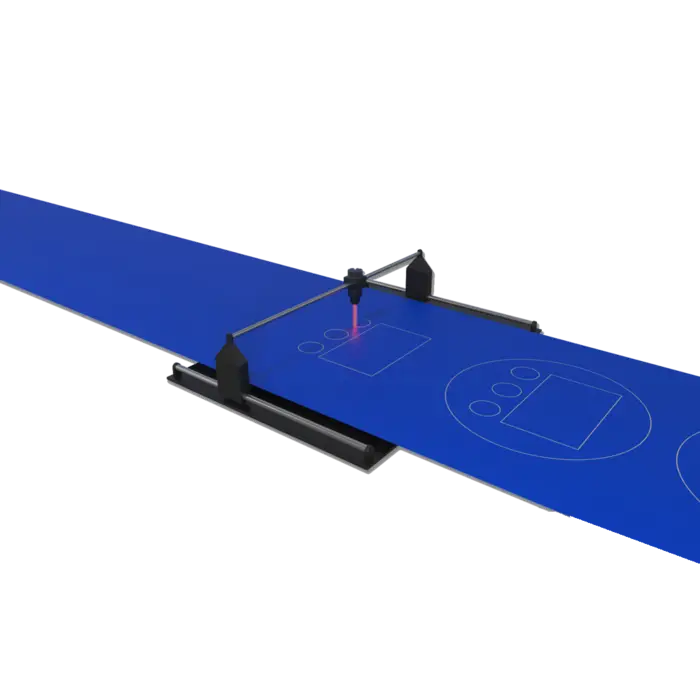

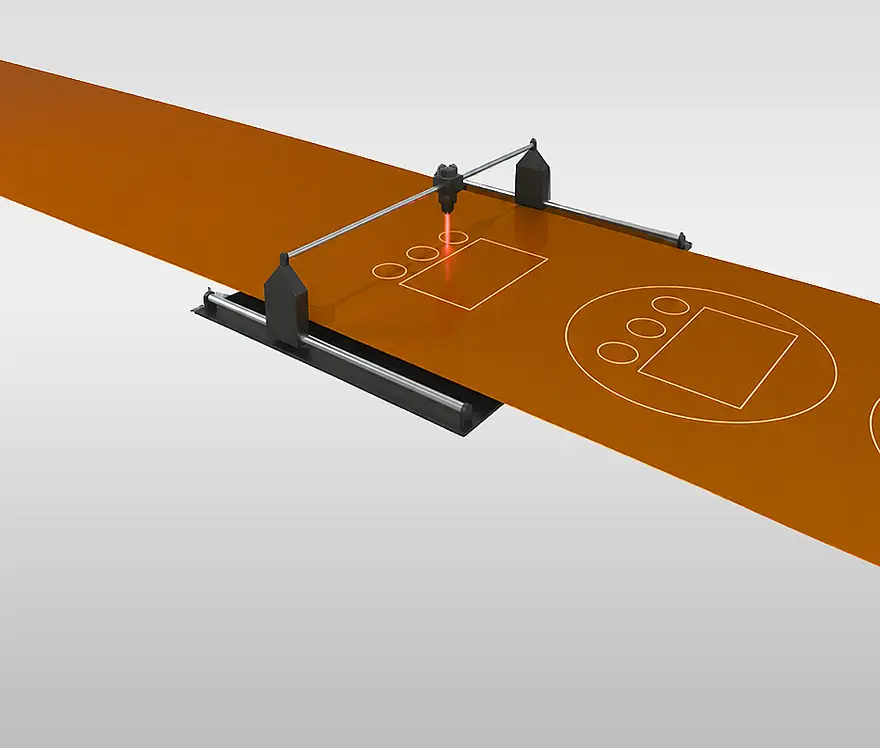

Beim Folienlasern führt ein Laserstrahl entlang der vorgegebenen Kontur. So lassen sich geeignete technische Folien ohne formgebundenes Stanzwerkzeug zu individuellen Zuschnitten verarbeiten. Auch Innenöffnungen und Perforationen sind möglich. Bei mehrlagigen Aufbauten können Schichten einschließlich des Liners unterschiedlich bearbeitet werden.
Für Konstruktion und Fertigung zählt das Ergebnis: Kontur, Schichttrennung und spätere Handhabung müssen zusammenpassen. Deshalb prüfen wir Vormaterial, Materialaufbau, Abmessungen, Wärmeeintrag und geforderte Schnittqualität für den konkreten Auftrag. PVC-basierte Folien lasern wir nicht. Die Eignung anderer Folien prüfen wir einzeln.
Der Laser eignet sich insbesondere, wenn die Kontur ohne eigenes Stanzwerkzeug entwickelt oder geändert werden soll. Datenaufbereitung, Einrichtung, Bearbeitung und Prüfung bleiben Teil der Fertigung; ein pauschaler Kostenvorteil folgt aus dem werkzeugfreien Schnitt nicht. Für andere Anforderungen kommen auch Folien stanzen, Folie plotten oder Folien schneiden in Betracht.
02
So entsteht Ihr Folienzuschnitt
Schritt 01
Anwendung und Kontur klären
Sie nennen das gewünschte Anwendungsergebnis, Vormaterial, Kontur, Maße, Menge und die spätere Verarbeitung. Eine Zeichnung oder ein Muster erleichtert die Abstimmung.
Schritt 02
Laserfähigkeit prüfen
Wir prüfen Material und Schichtaufbau, Geometrie, Abmessungen sowie Anforderungen an die Schnittkante. PVC lasern wir nicht; die Eignung anderer Materialien klären wir im Einzelfall.
Schritt 03
Ausführung abstimmen
Gemeinsam legen wir fest, welche Lagen getrennt werden und wie die Teile bereitgestellt werden sollen. Bei Bedarf vereinbaren wir eine Versuchsfertigung oder ein Muster für Ihre Prüfung.
Schritt 04
Zuschnitt und Bereitstellung
Nach der Abstimmung fertigen wir die freigegebene Ausführung. Lieferform und Handhabung richten sich nach Material, Kontur und Ihrem Verarbeitungsprozess.
03
Schnittvarianten für Folien
Außen- und Innenkonturen
Mit dem Laser schneiden wir die vereinbarte Form und mögliche Öffnungen in eine geeignete Folie. Kontur und Schnittbild prüfen wir am konkreten Material. Konturzuschnitt anfragen →
Lagenweise Bearbeitung
Bei einem geeigneten mehrlagigen Aufbau können wir einzelne Schichten einschließlich des Liners unterschiedlich trennen. Den gewünschten Schichtschnitt legen wir vor der Fertigung mit Ihnen fest. Schichtschnitt besprechen →04
Mögliche Folienzuschnitte
05
Geeignete Vormaterialien prüfen

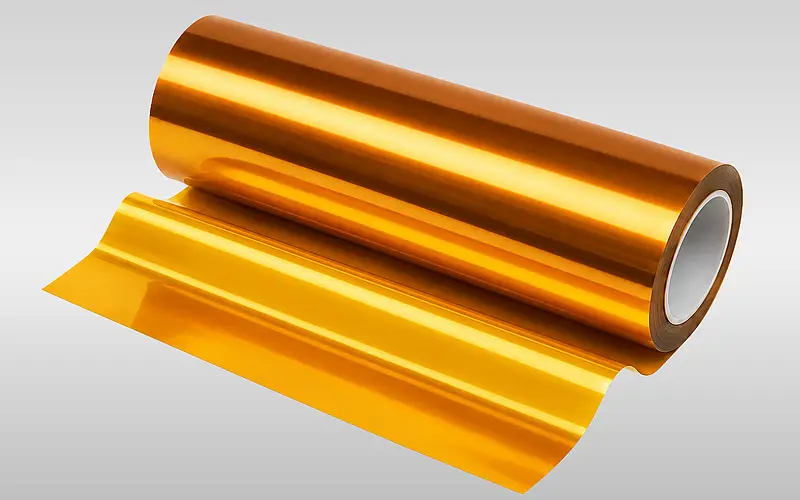

Technische Kunststofffolien
Technische Kunststofffolien prüfen wir als Vormaterial für den Laserzuschnitt. Laserfähigkeit und Schnittbild hängen vom konkreten Material ab; PVC lasern wir nicht. Zur Folienverarbeitung →
Metallfolien
Auch bei Metallfolien prüfen wir am konkreten Materialaufbau, ob wir die gewünschte Kontur mit dem Laser herstellen können. Zur Folienverarbeitung →

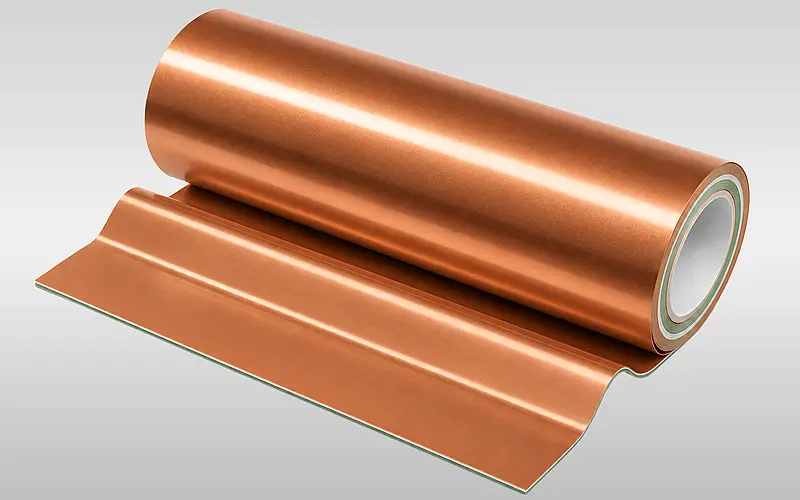

Folienverbünde und Klebefilme
Mehrlagige Folien und Transferklebefilme können unterschiedlich aufgebaute Schichten enthalten. Für einen Schichtschnitt prüfen wir Material und Liner gemeinsam. Zur Folienverarbeitung →06
Folienlasern im Bild
07
Technische Entscheidung zum Folienlasern
| Kriterium | Einordnung für Ihre Anfrage |
|---|---|
| Arbeitsfläche | 2400 x 3000 mm nutzbar; je Lösung kann ein Randbereich nötig sein. |
| Toleranz | Wir prüfen, ob ± 0,1 mm bei Material, Kontur und Wärmeeintrag erreichbar sind. |
| Materialdicke | Bei grundsätzlich laserfähigen Materialien prüfen wir eine Dicke bis 5 mm im Einzelfall. |
| PVC | PVC-basierte Folien lasern wir nicht. |
| Werkzeug | Kein formgebundenes Stanzwerkzeug; Datenaufbereitung, Einrichtung und Prüfung bleiben relevant. |
Rahmenwerte prüfen wir für Material und Geometrie Ihres Auftrags.
08
Angaben für Ihre Folienanfrage
Nennen Sie uns die Anwendung und das gewünschte Ergebnis, das vorgesehene Folienmaterial einschließlich Schichtaufbau und Liner, Kontur und Abmessungen sowie die benötigte Menge. Beschreiben Sie auch, welche Lagen getrennt werden sollen und wie Sie die Teile später entnehmen oder applizieren möchten.
Eine Zeichnung, Vektordatei oder ein Muster ist hilfreich. Teilen Sie besondere Anforderungen an Schnittkante, Kennzeichnung, Prüfung und Lieferausführung mit. Auf dieser Grundlage prüfen wir Machbarkeit und fertigungsgerechte Ausführung gemeinsam mit Ihnen.
09
Fragen zum Folienlasern
Welche Folien sind für einen Laserzuschnitt geeignet?
Geeignet sein können technische Kunststofffolien, Metallfolien und Folienverbünde. Eine Materialbezeichnung allein belegt die Laserfähigkeit jedoch nicht. Entscheidend sind der konkrete Werkstoff, Aufbau, die Kontur, Maße und das gewünschte Schnittbild. PVC-basierte Folien sind ausgeschlossen. Senden Sie uns Materialangabe oder Muster sowie Ihre Zeichnung; wir prüfen, ob sich das gewünschte Ergebnis mit dem Laser herstellen lässt.
Kann der Laser einzelne Schichten eines Folienverbunds bearbeiten?
Ja, bei einem geeigneten mehrlagigen Aufbau können Schichten einschließlich des Liners unterschiedlich bearbeitet werden. Entscheidend ist, welche Lage vollständig getrennt und welche erhalten oder anders geschnitten werden soll. Einen Schichtschnitt können wir deshalb nicht allein anhand der Folienbezeichnung zusagen. Eine Schnittzeichnung und Angaben zum Lagenaufbau helfen uns, das gewünschte Ergebnis zu prüfen und bei Bedarf als Muster abzustimmen.
Wann sollte Folie statt mit dem Laser mit einem anderen Verfahren bearbeitet werden?
Wir prüfen ein anderes Verfahren, wenn das Vormaterial nicht laserfähig ist oder das geforderte Schnittbild nicht erreicht wird. PVC lasern wir nicht. Für geeignete Anforderungen können Stanzen, Plotten oder Schneiden fachlich passende Alternativen sein. Unsere Empfehlung hängt von Material, Geometrie, Lieferausführung und Stückzahl ab; einen pauschalen Kosten- oder Qualitätsvorteil eines Verfahrens leiten wir daraus nicht ab.
Sind Muster vor der Folienfertigung möglich?
Wir können für die Abstimmung eine Versuchsfertigung oder ein Muster vereinbaren. So beurteilen wir mit Ihnen Kontur, Schichttrennung und Handhabung am vorgesehenen Material. Nach Ihren Tests geben Sie den Prototyp für die weitere Fertigung frei. Teilen Sie uns dazu Anwendung, Zeichnung, Materialaufbau und gewünschte Menge mit; Umfang und Aufwand der Musterphase klären wir projektbezogen.
Welche Lieferform kommt für gelaserte Folienteile infrage?
Wir stimmen die Lieferausführung auf Materialaufbau, Kontur und spätere Applikation ab. Je nach Projekt können wir Bogenware, Teile auf einer Unterlage oder Einzelteile bereitstellen. Ein Kiss-Cut oder Durchschnitt beschreibt zunächst, welche Schichten getrennt werden; daraus folgt nicht automatisch die Lieferform. Wenn Sie eine manuelle oder automatisierte Entnahme planen, nennen Sie uns die gewünschte Handhabung bereits in der Anfrage.
Folie für Ihre Anwendung lasern lassen
Senden Sie uns Material, Zeichnung und Anforderungen an Schichtschnitt und Lieferform. Wir prüfen die Machbarkeit Ihres Folienzuschnitts.
